行位機構分類
1.從作用位置分為下模行位、上模行位、斜行位（斜頂）
2.從動力來分，為機動側向行位機構和液壓（氣壓）側向行位機構
行位組件
1.斜導柱
2.鏟基結構
3.斜壓板結構
行位動作原理及設計要點

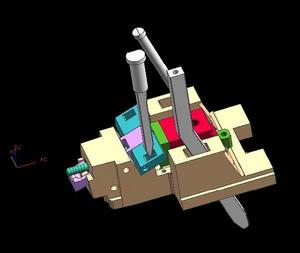

是利用成型的開模動作用，使斜撐梢與滑塊產生相對運動趨勢，使滑塊沿開模方向及水平方向的兩種運動形式，使之脫離倒勾。如圖所示：
圖中：
β = α +2 °～ 3 ° ( 防止合模產生干涉以及開模減少磨擦 )
α ≦ 25 ° ( α為斜撐銷傾斜角度 )
L=1.5D (L 為配合長度 )
S=T+2 ～ 3mm(S 為滑塊需要水平運動距離； T 為成品倒勾 )
S=(L1xsina- δ )/cos α ( δ為斜撐梢與滑塊間的間隙, 一般為 0.5MM ；
L1 為斜撐梢在滑塊內的垂直距離 )
相關模具設計軟體
模具設計軟體都提供相應的模具行位標準件功能，還可以自行定製使用。

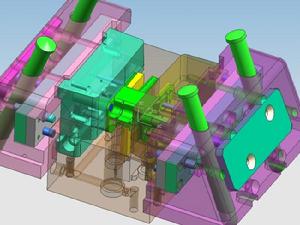

模具行位模型模具設計常用軟體PTC的EMX，Siemens的NX Mold Wizard，CimatronE，Delcam Moldmaker，Missler 的Topsolid Mold，Think3的Mold Design，Manusoft的IMOLD，R&B的MoldWorks等。
