模具快速接頭分類:
A,按角度分:180度、90度、45度。
B,按使用方式分:接軟管(寶塔)、接鐵氟龍管(外牙3/8H、1/2H)、接油管(內牙)
模具快速接頭的定義:
模具快速接頭是一種不用輔助工具用手操作就能實現管路連通或斷開的接頭。,主要用於模具冷卻水、油的高效快速連線。模具接頭(母頭)和模具水咀(公頭),它有三種結構形式:
模具接頭和模具水咀為封閉式(模具水咀一定是標準長度)模具接頭和模具水咀為開放式模具水咀開放式,模具接頭封閉式模具接頭和模具水咀為封閉式:A、不連線時-----母頭與公頭在在各自頂針和彈簧的作用下頂住管通道,公頭與母頭的頂針各自閉合,瞬間阻斷流體流動。
連線時-----當公頭插入母頭時,頂針在彈簧的作用下回到原來的位置,鋼珠滾動鎖緊公頭緊密連線,同時母頭與公頭的頂針互相推動而打開,流體流通,O型圈能完全阻斷流體的滲漏。2、模具接頭和模具水咀為開放式
A、不連線-----當母頭的銅外套被推到另一端時,鋼珠自動向外滾動,因此,公頭被移出;由於公頭與母頭都沒有閥門,流體向外流出。
B、連線--當公頭插入母頭時,銅外套被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈阻止流體往外流。
3、模具水咀開放式,模具接頭封閉式
A、不連線時----當母頭的銅外套移到另一端時,不鏽鋼珠自動向外滾動,公頭被閥門彈簧的反作用力彈開,閥門就能自動關閉以阻斷流體流動。
B、連線--當公頭插入母頭時,銅外套被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈阻止流體往外流。

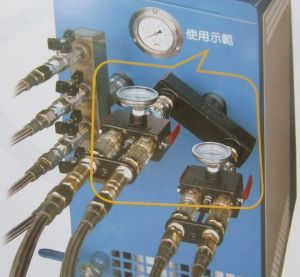

選用模具接頭的目的:
1、省時省力:通過快速接頭拆裝和連線水、油、氣路時,動作簡單、節省時間和人力。
2、省油、水、氣:折裝管路時,快速接頭上的單項閥可封閉管路,流體不會流出,避免流體的損失。
3、環保:快速接頭折裝和連線時,流體不會遺漏,保護環境的乾淨。
4、設備化整為零,方便運輸:大型設備或是需要便於攜帶的液壓工具,使用快速接頭分拆後運輸,到達目的地後再組裝使用。
5、經濟:以上各種優點都為客戶創造了經濟價值。
