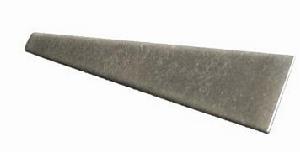

楔鐵,又名斜鐵,是斜鐵的和斜墊鐵的一種別名,一般為廣大的使用者稱呼。因為形狀酷似楔子而名楔鐵。楔鐵按種類可分:鑄鐵楔鐵,鋼製楔鐵,防暴楔鐵三種。其中鑄鐵楔鐵材質為HT250;鋼製楔鐵是Q235低碳鋼鍛造或機械技工而成;防爆楔鐵材質為鈹青銅。

規格及精度

產品規格

楔鐵一般沒有具體規格,一般是按設備重量設計圖紙,定做加工。但常用的規格有100*50;120*60;120*80;150*80;160*80;200*100;200*120;200*150;240*120;300*150等。

產品精度

楔鐵精度一般為△12.5,為一般粗糙精度斜墊鐵,△6.3為中級精度斜墊鐵,△3.2為高級精度斜墊鐵,△0.8為精密斜墊鐵(磨床磨削平面而成)。斜墊鐵在使用中安設備的精密度選擇墊鐵的精度。並非精度高的斜墊鐵就適合所有設備。應該按實際需要合理選擇斜墊鐵。以達到使用斜墊鐵的最初節約成本的目的。 其結果就是斜度1/10,也就是墊鐵水平長度200mm的兩端,厚度減薄了20mm,可以成為三角形斷面的墊鐵了。

精度對照表

中美表面粗糙度對照表

美表面粗糙度對照表
中國舊標準(光潔度) 中國新標準(粗糙度)Ra 美國標準(微米)Ra 美國標準(微英寸)Ra
▽ 4 6.3 8.00 320
6.30 250
▽ 5 3.2 5.00 200
4.00 160
3.20 125
▽ 6 1.6 2.50 100
2.00 80
1.60 63
▽ 7 0.8 1.25 50
1.00 40
0.80 32
▽ 8 0.4 0.63 25
0.50 20
0.40 16

國內表面光潔度與表面粗糙度Ra、Rz數值換算表(單位:μm)

表面光潔度 1 2 3 4 5 6 7
表面粗糙度 Ra 50 25 12.5 6.3 3.2 1.6 0.8
Rz 200 100 50 25 12.5 6.3 6.3
表面光潔度 8 9 10 11 12 13 14
表面粗糙度 Ra 0.4 0.2 0.1 0.05 0.025 0.012
Rz 3.2 1.6 0.8 0.4 0.2 0.1 0.05

附:光潔度是老叫法,在90年後,國家公差標準改了叫粗糙度,上面的數字是指微觀下,你所加工零件表面凹凸弧形的半徑,單位是微米,老標準華8是新標準的0.8華7是1.6,華6是3.2,華5是6.3,華4是12.5,華3是25.新標準的粗糙度在3.2時零件表面是微見刀痕,1.6不見刀痕,0.8是能見人的影像,0.4是鏡面狀。

產品用途

斜墊鐵主要用途:用於各種設備的水平和平行調整,使設備在運轉過程中不發生震動、傾斜,保證機器的良好運轉,減少機器磨損,保證設備安全;特點是:使用簡單、方便、快捷、大多根據用戶的需要製造,按實際設備底座要求設計斜墊鐵圖紙,然後按圖紙加工製作。

使用方法

斜墊鐵一般成對使用,在混凝土做好的地基上先放置一塊平墊鐵,然後把兩塊斜墊鐵交叉置於平墊鐵之上,調整時用錘子敲擊兩塊墊鐵,借用斜墊鐵的斜度使設備提高或降低達到調整水平的目的。水平調整好後,然後把斜墊鐵與設備底座進行點焊,使墊鐵穩固牢靠。最後用混凝土澆灌,讓設備在運轉過程中處於良好的水平狀態,減少機器磨損,減少更換設備部件的費用。
