結構特點
楔形閘閥區別於平行閘閥，楔形閘閥還有楔形單閘板閥。最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為50。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
現在市場上通用的楔形閘閥設計一般製造按GB/T12234-2007標準，密封可靠，性能優良；通常情況下採用楔式彈性閘板結構，中大口徑設定滾動軸承，啟閉輕鬆；楔形閘閥的形體簡單, 結構長度短，製造工藝性好，適用範圍廣。收到廣大用戶的歡迎。
工作原理
楔形閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，楔形閘閥只能作全開和全關，不適合作調節和節流。楔形閘閥一般通過閥桿隨旋轉手輪上下移動來完成閥門的啟閉。有明桿楔形閘閥和暗桿楔形閘閥兩種。明桿楔形閘閥是閥桿上下移動，閥桿螺母固定。暗桿閘閥是閥桿固定，閥桿螺母上下移動已完成啟閉。
套用範圍

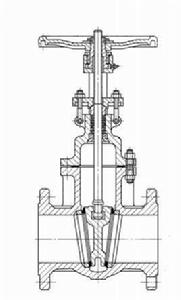

楔形閘閥結構圖楔形閘閥因其閥門的密封面與垂直中心線成某種角度，密封較好，故而可承受壓力大。一般情況下，楔形閘閥的閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性；閘板與閥座密封採用硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長；閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用於各種壓力、溫度及介質工況；一般可承受壓力可達到PN16，廣泛套用於電力、石油、化工、冶金、採礦、污水處理等工業領域，尤其在電站除灰可洗煤廠設備中發揮出巨大的作用！
