主要特點
一、主要特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量係數小
2、密封面採用不鏽鋼和硬質合金，使用壽命長
3、採用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
執行標準
二、執行標準
試驗與檢驗：JB/T 9092
壓力-溫度 ：GB/T 9131
產品標識 ：GB/T 12220
楔式閘閥主要技術參數
適用介質
原油、水、天然氣
楔式閘閥 性能規範
| 公稱壓力PN（MPa） | 殼體 | 試驗壓力（MPa） | 上密封 | |
| 密封（液） | 密封（氣） | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
主要零件材料
| 零件名稱 | 材 料 | |
| Z41T-10 | Z41W-10 | |
| 閥體、閥蓋、閥輪 | 灰鑄鐵 | 灰鑄鐵 |
| 閥板 | 灰鑄鐵+黃銅 | 灰鑄鐵 |
| 閥桿 | 碳鋼 | 碳鋼 |
| 丁楔 | 鑄鋼 | 鑄鋼 |
| 閥桿螺母 | 碳鋼/球墨 | 碳鋼/球墨 |

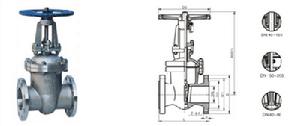

外形尺寸和連線尺寸
| 型號 | 公稱通徑DN（mm） | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
| Z41T-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 257 | 160 |
| 50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 289 | 180 | |
| 65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 | 334 | 180 | |
| 80 | 210 | 195 | 160 | 135 | 22-3 | 4-18 | 377 | 200 | |
| 100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | 433 | 200 | |
| 125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 | 527 | 240 | |
| 150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 | 596 | 240 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | 772 | 320 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-23 | 904 | 320 |
