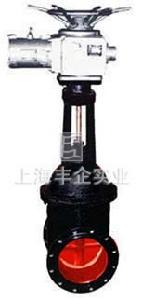

Z941T/W/H電動楔式閘閥
Z941T/W/H-10型電動楔式閘閥用途
Z941T/W/H-10型電動楔式閘閥廣泛用於石油、化工、製藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
主要零件材料
零件名稱 材 料
Z941T-10 Z941W-10 Z941H-10
閥體、閥蓋 灰鑄鐵 灰鑄鐵 灰鑄鐵
閘 板 灰鑄鐵＋黃銅 灰鑄鐵 灰鑄鐵＋不鏽鋼
閥 桿 碳鋼(銅) 碳鋼(銅) 碳鋼(銅)
閥桿螺母 青銅（球鐵） 青銅（球鐵） 青銅（球鐵）
性能規範
型號 公稱壓力（MPa） 試驗壓力 適用溫度（℃） 適用介質
強度（水）（MPa） 密封（（MPa）
Z941H-10 1.0 1.5 1.1 ≤200 蒸氣、水、油品
Z94T-10 水、蒸氣
Z941W-10 ≤100 油品
外型尺寸和連線尺寸
型 號 公稱通徑
DN(㎜) 尺寸 重量
（㎏）
L D D1 D2 b-f Do z-фd H H1 L2 L1
Z941T/W/H
-10 100 229 215 180 155 22-3 305 8-ф18 770 608 161 391 89
125 254 245 210 185 24-3 305 8-ф18 843 680 161 391 106
150 267 280 240 210 24-3 305 8-ф23 916 753 161 391 124
200 330 335 295 265 26-3 305 8-ф23 1062 899 161 391 184
250 380 390 350 320 28-3 305 12-ф23 1195 1032 161 391 245
300 420 440 400 368 28-4 305 12-ф23 1366 1254 215 299 317
350 450 500 460 428 30-4 305 16-ф23 1539 1427 215 299 431
400 480 565 515 484 32-4 305 16-ф25 1670 1558 215 299 595

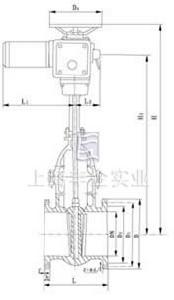

Z941T/W/H-10型電動楔式閘閥外形尺寸圖
