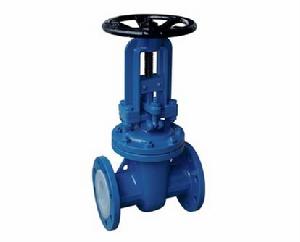

襯氟楔式法蘭閘閥的詳細描述
法蘭閘閥是連線方式為法蘭的閘閥,這種連線方式最為常見。法蘭閘閥在管路中使用時穩定可靠,所以在高壓管路上採用法蘭閘閥。襯氟閘閥引用標準
遵循GB/T12234,API 6D,API 600標準主要零件的材料說明
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體/閥蓋/閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯裡/閥座 | PCTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO | |||||
4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
10 | 手柄 | WCB | WCB |
