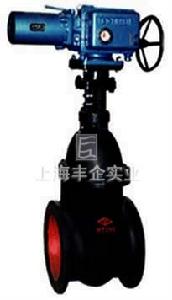

Z945T/W電動暗桿楔式閘閥
Z945T/W-10型電動暗桿楔式閘閥用途
Z945T/W-10型電動暗桿楔式閘閥廣泛用於石油、化工、製藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
主要零件材料
零件名稱 材 料
Z945T-10 Z945W-10
閥體、閥蓋 灰鑄鐵 灰鑄鐵
閘 板 灰鑄鐵＋黃銅 灰鑄鐵
閥 桿 碳鋼(銅) 碳鋼(銅)
閥桿螺母 青銅（球鐵） 青銅（球鐵）
性能規範
型號 公稱壓力（MPa） 試驗壓力 適用溫度
（℃） 適用介質
強度（水）
（MPa） 密封（水）
（MPa）
Z945T-10 1.0 1.5 1.1 ≤100 蒸氣、水、
Z945W-10 ≤100 油品
外型尺寸和連線尺寸
型 號 公稱通徑DN(㎜) 尺寸 重量
（㎏）
L D D1 D2 b-f z-фd H H1 L1 L2
Z945T/W
-10 100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
700 660 895 840 800 40-5 24-ф30 1976 258 318 1800
800 720 1010 950 905 44-5 24-ф34 2136 258 318 2340

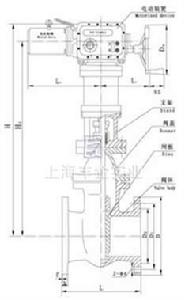

Z945T/W-10型電動暗桿楔式閘閥外形尺寸圖
