梭閥

梭閥

梭閥是屬於直行程閥門,是閥體與執行器合二為一體的閥。

簡介

梭閥是屬於直行程閥門,是閥體與執行器合二為一體的閥。其優點體積小、安裝方便。所有的梭閥工作原理大致是差不多的。
舉例:義大利OMAL VIP梭閥

閥門特性

VIP梭閥
VIP梭閥( OMAL 專利產品) 是切斷元件(C-D) 與切斷元件 (A-B)合二為一。閥芯同時也是執行機構的活塞,無任何外動元件,簡單可靠,可任意方向安裝。
優良的密封性能。
由於介質壓力全部釋放在閥座上,活塞軸的移動幾乎不受介質阻力的干擾,所以閥門可快速開或關。經改進的閥內結構,使介質流態更好,壓損更小

工作原理

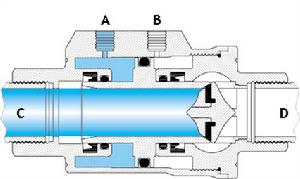

關閥

梭閥關閥工作原理

梭閥關閥:
當“A”孔進氣(“B”孔排氣)時,活塞向“D”口移動並壓在閥座密封上,此時閥門關閉。
(得銳-OMAL中國)單動常閉型的彈簧安裝在“A”端腔室。在非控制時,活塞是壓在閥座上,所以其最常用的是關閉位。

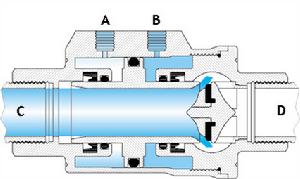

開關過程

梭閥開關過程工作原理

梭閥開關過程:
壓縮空氣由兩孔中的一孔進入推動活塞軸移動,改變了閥門原先的開或關的狀態。常閉型,關靠彈簧力;
常開型,開靠彈簧力,開或關的時間都少於一秒。得銳自動化為您服務!

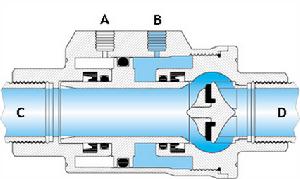

開閥

梭閥開閥工作原理

梭閥開閥:
當“B”孔進氣(“A”孔排氣),活塞軸從閥座向“C”口方向移動並在行程末端停止,此時閥門開啟。
(得銳-OMAL中國)單動常閉型的彈簧安裝在“B”腔室,在非控制時,活塞軸是離開閥座的,所以其最常用的是開啟位。

控制參數

壓縮空氣, 無需潤滑。溫度在- 20℃至0°C時,用乾燥的空氣。 有潤滑時,潤滑油須適合密封件。
氣源: 雙動3 bar 至 8 bar 。單動4,2 bar 至 8 bar。

工作參數

工作壓力: 10 bar。
工作溫度: -20°C 至 +80°C (NBR);
-20°C 至 +150°C (FKM);
-20°C 至 +150°C (EPDM)。
真空度: 740 mm Hg。 認證:97/23 EC "PED";可提供: ATEX 94/9/EC
典型套用:氣體工藝,制氧、制氮機,真空套用,衛生器皿業,製冷。
