梭動閥

梭動閥又稱為雙向控制閥，閥體有二個入口即 X 和 Y 口及一個出口 A 。

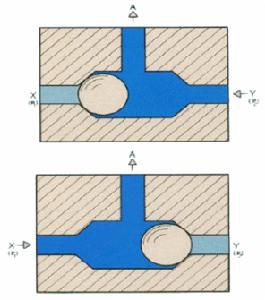

梭動閥又稱為"雙向控制閥" 或"雙向止回閥"。如圖 1 ，閥體有二個入口即 X 和 Y 口及一個出口 A 。當壓縮空氣由 Y 口進入時，內部止回塊將X口密封，壓縮空氣由Y口流向A口。如壓縮空氣由 X口進入，止回塊將 Y 口封閉，壓縮空氣由 X 口流向 A口。當壓縮空氣作反向流動時，如氣壓缸或閥瓣排放壓縮空氣，由於壓力條件，止回塊停留在原來的位置。

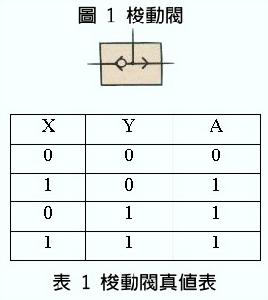

梭動閥具有 "OR " 邏輯機能，即只要 X 口或 Y 口有輸入時，A 口即有訊號輸出。參考圖 1 可得其真值表如表1。

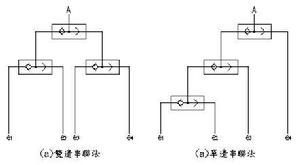

梭動閥在氣壓控制系統中可當訊號處理組件，常用於數個輸入訊號需連線至同一個出口之處使用，如圖 2 所示，所需梭動閥數目為輸入訊號數目減 1 。
圖 3 為梭動閥套用迴路，可在兩個不同位置控制氣壓缸 1.0 活塞前進，碰到閥瓣 1.3 即自動回行。

圖二

圖三
