桿架式變電台

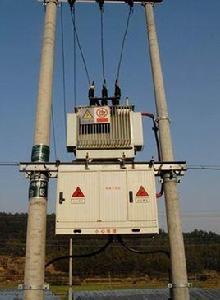

桿架式變電台，是把變壓器用支架裝設在電桿上稱為桿架式變電台。用於用電容量小、負荷分散的場所。分為單桿變電台和雙桿變電台。

設備構造

桿架式變電台高壓側架空引入，低壓側用電纜引至各用戶。高壓側一般採用跌落式熔斷器和隔離開關，變電台高壓側還應設定避雷器保護。多雷區或雙星形接線的變壓器在低壓側也要裝設一組避雷器。對35/0.4kV和25/0.22kV變壓器，進線段可不架設避雷線，其高、低壓側均應裝設避雷器保護。變電台低壓側採用低壓配電箱作為用戶負荷分配的開關電器及保護設施集中安裝的場所。

架設要求

雙桿變電台為了維護人員的安全，根據需要可設帶柵欄的工作檯。10kV變壓器台面距地面不應小於2.5m；35kV變壓器台面距地面不應小於3m。低壓配電箱距地面不應小於1m。

變電台應儘量避開車輛和行人較多的場所，在布線複雜、轉角、分歧、交叉路口等處的電桿不宜裝設變壓器台。

技術指標

桿架式變電台的電壓等級為35/0.4kV和10/0.4kV，在電氣化線路站場內為25/0.22kV,鐵路上使用的桿架式變電台電源多引自35kV或10kV電力貫通線和10kV自動閉塞線路,也可以牽引網和地方電網引接。10kV單桿變電台最大容量為10kV·A，雙桿變電台最大容量為20kV·A，35kV雙桿變電台最大容量為100kV·A.
