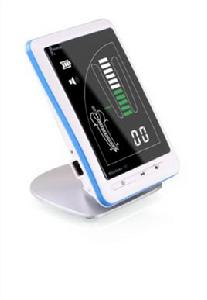

合併圖冊根測儀外觀及配件圖片
工作原理
阻抗原理：1958年Sunada發現人牙周膜與口腔黏膜之間的電阻值是恆定的。約為6.5K歐姆，並用於測量根管工作長度。黃力子等在試驗研究的基礎上指出牙周膜與口腔黏膜之間的電阻值恆定是一個和生物特性無關的物理學電現象，電阻主要是電極與根管內電解質和口腔黏膜的接觸電阻，而非生物本省的電阻，確保信號可靠性，基本上不受根管環境的影響。
產品特點
1 測定不受根管環境的影響。因此，無論根管是乾燥的還是充滿了電解質(如血液、生理鹽水), 都能精確測量。
2 採用多頻測量電路,大螢幕反射式彩色液晶顯示。
3 能顯示根管銼在根管中的運動軌跡，直觀，清晰。
4 醫生可以根據自己的需要和光強度調級液晶屏的角度以便獲得更好的視覺效果。
5 根尖區放大顯示，同時數字與刻度顯示根管挫在根管中的位置，。
6 帶有自檢電路，預先校準數據保證機器工作的準確性。
7 狹窄區可以根據醫生需要進行調節。
8 機器測試附屬檔案可以高溫消毒,防止病人交叉感染。
注意事項
1、血液溢出根管口的根管：正在出血的根管，在測定中血液溢出根管口與牙齦呈通電狀態，不能正確地測量。需完全止血後再測量。
2、用牙膠充填過的根管：用牙膠充填過的根管重新治療時，若根管內的牙膠沒有完全清除乾淨則呈絕緣狀態。需用細的根管針穿通根尖孔，注入少量生理鹽水即可測量。
3、牙冠部損壞：牙冠部損壞，牙齦的一部分組織接觸到根管開口處的窩，因根管與牙齦之間通電而引起誤差，不能正確的測量。用石膏等絕緣物隔離後，方可進行測量。
4、裝有全冠等金屬修復體與牙齦接觸：因為金屬修復體的邊緣與牙齦相接，測量時根管針與金屬修復體接觸後會引起誤差。把根管上的孔鑽大一點，避免根管銼與金屬修復接觸方可測量。
5、根尖孔大的根管：由於根尖病灶牙根被吸收的牙齒，或者牙根發育不全，測得根管操作長度比實際的根管短，所以不能正確地測定根管操作長度。
6、牙根有裂縫：需要測量的牙齒有裂縫，有裂縫的牙齒會引起漏電，因而不能進行準確測量 。
