板殼式換熱器
正文

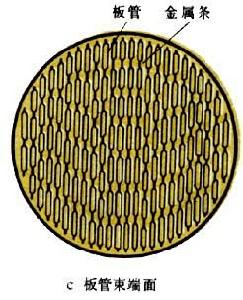

以板管作為傳熱元件的換熱器，又稱薄片換熱器。它主要由板管束和殼體兩部分組成(圖中)。將冷壓成形的成對板條的接觸處嚴密地焊接在一起,構成一個包含多個扁平流道的板管（圖中）。許多個寬度不等的板管按一定次序排列。為保持板管之間的間距,在相鄰板管的兩端鑲進金屬條,並與板管焊在一起。板管兩端部便形成管板，從而使許多板管牢固地連線在一起構成板管束。板管束的端面呈現若干扁平的流道 (圖中)。板管束裝配在殼體內，它與殼體間靠滑動密封消除縱向膨脹差。設備截面一般為圓形,也有矩形、六邊形等。A流體在板管內流動,B流體則在殼體內的板管間流動。板殼式換熱器是介於管殼式換熱器和板式換熱器之間的一種結構形式，它兼顧了二者的優點:①以板為傳熱面,傳熱效能好。傳熱係數約為管殼式換熱器的 2倍。②結構緊湊，體積小。③耐溫、抗壓，最高工作溫度可達800℃,最高工作壓力達 6.3兆帕。④扁平流道中流體高速流動，且板面平滑，不易結垢，板束可拆出，清洗也方便。但這種換熱器製造工藝較管殼式換熱器複雜,焊接量大且要求高,因而它的推廣套用受到一定限制。板殼式換熱器用於化工、造紙、製藥和食品等工業部門。典型產品主要用於要求傳熱效能好而停留時間短的食品、醫藥等加工工業。
板殼式換熱器
板殼式換熱器
板殼式換熱器板殼式換熱器優點
板殼式換熱器是介於管殼式換熱器和板式換熱器之間的一種結構形式，它兼顧了二者的優點:
①以板為傳熱面,傳熱效能好。傳熱係數約為管殼式換熱器的2倍。
②結構緊湊，體積小。
③耐溫、抗壓，最高工作溫度可達800℃,最高工作壓力達6.3兆帕。
④扁平流道中流體高速流動，且板面平滑，不易結垢，板束可拆出，清洗也方便。但這種換熱器製造工藝較管殼式換熱器複雜,焊接量大且要求高,因而它的推廣套用受到一定限制。板殼式換熱器用於化工、造紙、製藥和食品等工業部門。典型產品主要用於要求傳熱效能好而停留時間短的食品、醫藥等加工工業。
