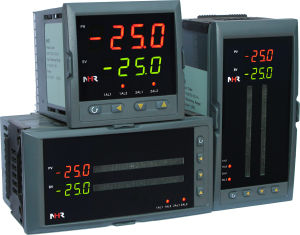

智慧型數顯表功能特點
●萬能輸入,輸入信號可程式為 熱電偶,熱電阻,標準電壓,電流信號,mV信號,遠傳壓力表;●另備有60段折線修正功能,可對輸入的非線性信號進行修正;●儀表輸出採用模組化設計,可靈活配置輸出功能;
●最多可配置4個報警輸出模組,每個報警輸出的報警方式和報警回差可獨立設定;
●還可以配置成3個報警輸出和1個變送輸出(或串列通信輸出);
●超強開關電源,在100-240VAC間穩定工作;
主要技術指標
精度:測量控制周期:0.5s;顯示範圍:-1999┅9999;
測量精度:±0.5%F.S或±0.2%F.S±1個字,自動對溫漂、時漂進行補償;
變送精度:±0.3%F.S±1個字。
報警:報警輸出接點容量:AC220V/3A(阻性負載);
感測器故障繼電器輸出(擴展功能)。
其它:具有冷端補償、數字濾波、列印接口等功能。還具有零點、滿度修正,開方運算,
感測器故障處理,6報警方式、開關量輸入、內部定時器、開關量輸出、大屏顯示等擴展功能。
選型表 |
型譜 | 說明 | | | |
KK-100 | | | 智慧型數顯表 | |
外型 尺寸 | A/D | | 橫式160*80*80mm | |
A | | 橫式160*80*125mm | | |
A/S | | 豎式80*160*125mm | | |
B | | 方式96*96*110mm | | |
C | | 橫式96*48*110mm | | |
C/S | | 豎式48*96*110mm | | |
D | | 方式72*72*110mm | | |
F | | 方式48*48*110mm | | |
T | | 特殊/自定表殼 | | |
報警輸出 | B□ | | | B0無報警輸出;B1-B4,1-4點報警 |
變送輸出 | X1 | | 4-20mA輸出 | |
X2 | | 0-10mA輸出 | | |
X3 | | 1-5V輸出 | | |
| X4 | | 0-5V輸出 | |
通訊輸出 | P | | 微型印表機 | |
R | | 串列通訊RS232 | | |
S | | 串列通訊RS485 | | |
饋電輸出 | | | 無饋電輸出 | |
V12 | | 帶DC12V饋電輸出 | | |
V24 | | 帶DC24V饋電輸出 | | |
供電電源 | | 220VAC供電 | | |
W | | DC24V供電 | | |
輸入信號 | Sn | 見“輸入信號類型表” | | |
輸入類型表 | |
參數提示符 | 輸入信號內容 | 參數提示符 | 輸入信號內容 |
tc-K | K型 | rtd | 0-400Ω |
tc-S | S型 | 1000 | Pt1000 |
tc-E | E型 | bA1 | BA1 |
tc-b | B型 | bA2 | BA2 |
tc-t | T型 | 0-50 | 0-50mV |
tc-n | N型 | 0-5V | 0-5V |
tc-j | J型 | 1-5V | 1-5V |
P100 | Pt100 | 0-20 | 0-20mA |
C100 | Cu100 | 0-10 | 0-10mA |
Cu50 | Cu50 | 4-20 | 4-20mA |
