簡介

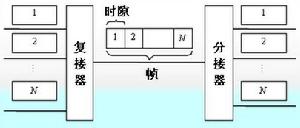

時分復用是把時間劃分成幀,每幀劃分為N個時隙,並分配給N路信號,再把N路信號復接到一條光纖上。在接收端用分接器恢復各路原始信號,如圖1所示。
圖1 時分復用原理

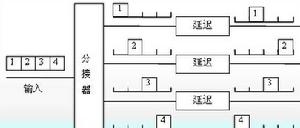

所謂時隙互換,就是把時分復用幀中各個時隙的信號互換位置。如圖2,首先使時分復用信號經過分接器,在同一時間內,分接器每條線上一次傳輸某一個時隙的信號,然後使這些信號分別經過不同的光延遲器件,獲得不同的延遲時間,最後用復接器把這些信號重新組合起來。
圖2 時隙互換原理
時分交換的關鍵在於時隙位置的交換,而此交換是由主叫撥號所控制的。為了實現時隙交換,必須設定話音存儲器。在抽樣周期內有n個時隙分別存入n個存儲器單元中,輸入按時隙順序存入。若輸出端是按特定的次序讀出,這就可以改變了時隙的次序,實現時隙交換。
時分光交換系統採用光器件或光電器件作為時隙交換器,通過光讀寫門對光存儲器的受控有序讀寫操作完成交換動作。因為時分光交換系統能與光傳輸系統很好配合構成全光網,所以時分光交換技術的研究開發進展很快,其交換速率幾乎每年提高一倍,目前已研製出幾種時分光交換系統。上世紀80年代中期成功地實現了256Mbps(4路64Mbps)彩色圖像編碼信號的光時分交換系統。它採用1×4鈮酸鋰定向耦合器矩陣開關作選通器,雙穩態雷射二極體作存儲器(開關速度1Gbps),組成單級交換模組。上世紀90年代初又推出了512Mbps試驗系統。實現光時分交換系統的關鍵是開發高速光邏輯器件,即光的讀寫器件和存儲器件。

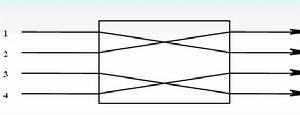

時分交換可以等效為空分交換,如圖3。
