鏇流除砂器

鏇流除砂器

鏇流除砂器是根據流體中的固體顆粒在除砂器里鏇轉時的篩分原理製成,集鏇流與過濾為一體,在水處理領域實現除砂、降濁、固液分離等效果顯著。廣泛套用於水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂,洗煤水、工業選礦、液體除氣以及非互溶液體的分離。

基本信息

簡介

鏇流除砂器是根據流體中的固體顆粒在除砂器里鏇轉時的篩分原理製成,集鏇流與過濾為一體,在水處理領域實現除砂、降濁、固液分離等效果顯著。廣泛套用於水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂,洗煤水、工業選礦、液體除氣以及非互溶液體的分離。

處理效果:

1.除砂直徑:> 0.1mm;

2.出水濁度:≤10度;

3.進水壓力:≤0.25Mpa;

4.工作溫度:常溫 。

工作原理

鏇流除砂器是利用離心分離的原理進行除沙,由於進水管安裝在筒體的偏心位置,當水通過鏇流除砂器進水管後,首先沿筒體的周圍切線方向形成斜向下的周圍流體,水流鏇轉著向下推移,當水流達到錐體某部位後,轉而沿筒體軸心向上鏇轉,最後經出水管排出,雜污在流體慣性離心力和自身重力作用下,沿錐體壁面落入設備下部錐形渣斗中,錐體下部設有構件防止雜物向上泛起,當積累在渣斗中的雜物到一定程度時,只要開啟手動蝶閥,雜物即可在水流作用下流出鏇流除沙器。

鏇流除砂器是根據離心沉降和密度差的原理,當水流在一定的壓力下從除砂進水口以切向進入設備後,產生強烈的鏇轉運動,由於砂和水密度不同,在離心力、向心力、浮力和流體曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由設備底部的排污口排出,從而達到除砂的目的。

當水流在一定的壓力下從除砂進水口以切向進入設備後,產生強烈的鏇轉運動,由於砂和水密度不同,在離心力、向心力、浮力和流體曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由設備底部的排污口排出,從而達到除砂的目的,具有除砂率高,節省安裝空間,對個別微小固體的漏捕率低,工作狀態穩定等優點。

鏇流除砂器是根據離心沉降和密度差的原理,當水流在一定的壓力下從除砂進水口以切向進入設備後,產生強烈的鏇轉運動,由於砂和水密度不同,在離心力、向心力、浮力和流體曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由設備底部的排污口排出,從而達到除砂的目的。

在一定範圍和條件下,除砂器進水壓力越大,除砂率越高,並可多台並聯使用。

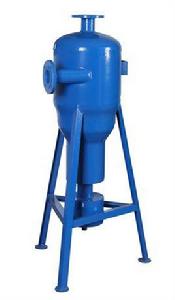

鏇流除砂器 鏇流除砂器

工藝流程:原水-鏇流除砂-精密過濾-儲水池-用戶 鏇流除砂器是根據離心沉降和密度差的原理,當水流在一定的壓力下,從除砂器進口以切向進入設備後,產生強烈的鏇轉運動,由於砂水密度不同,在離心力、向心浮力、流體曳力的作用下因受力不同,從而使密度低的清水上升,由溢流口排出,密度大的砂由底部排砂口排出,從而達到除砂的目的。在一定範圍和條件下,除砂器進水壓力越大,除砂率越高,並可多台並聯使用 。

特點

1.結構簡單,操作簡便,使用安全可靠,幾乎不需維護。

2.與擴大管、緩衝箱等除砂設備相比,具有體積小,處理能力大,節省現場空間等優點。

3.可在不間斷供水過程中清除水中的砂粒。

4.避免了其他除砂方式存在水質二次污染的現象,除砂效率高。

鏇流除砂器 鏇流除砂器

選型

鏇流除砂器選型須考慮處理水量,外部接管管徑,管道工作壓力,原水品質以及處理後水質要求等因素。一般情況下,選用鏇流除砂器時,在滿足流量的前提下,優先選用大的型號設備,並推薦在系統中用幾台設備並聯替代大設備,以便取得更佳的固液分離效果。

安裝

1.鏇流除砂器應安裝在供水管網的主管道上並固定在基座上,進水和出水管之間需加旁通。

2.為保證進水水流平穩,在設備進水口前應安裝一段與進水口等徑的直通管,長度相當於進水口直徑的10-15倍。

3.安裝時設備四周應預留有足夠的維護空間。

4.正常工作時,需開啟進、出水閥門,關閉排污閥和旁通閥。

5.根據源水含砂量的多少定期排砂除污,排污時打開排污閥,排污過程不影響系統正常用水。

6.排污結束後,關閉排污閥。

7.如排砂壓力不足,要關閉出水口處的閥門。

8.本設備無過濾雜質功能,若有過濾雜質要求,需加裝過濾器 。

套用領域

鏇流除砂器 鏇流除砂器

鏇流除砂器廣泛套用於地源熱泵、水處理、食品、醫藥等工業部門。工業選礦、固液分離、液體除氣以及非互溶液體的分離河水、井水除砂,洗煤水。
