施工圖設計誤區
從目前來看，好多同行在做施工圖設計時很容易走入一些誤區，尤其是剛剛畢業的朋友。下面我結合自己幾年來的設計製圖和工地管理經驗，做一下誤區點評和一些經驗雜談，希望對大家有點幫助。個人的意見
1，過分強調追求高版本的繪圖軟體。其實我們所要表達的是圖紙內容，正如手繪效果圖和LS繪效果圖一樣，個人表達方式不同罷了。（之所以將其列為誤區，是因為設計專業是需要整體配合的專業，高版本的CAD確實很方便，輸出給水電空調的圖紙儘量用CAD14檔案存檔）2，標註尺寸過於詳盡。其實這種標註方法並不正確，因為我們所做的施工圖一般都是與施工現場尺寸有出入的。標註過於詳盡，到了工地放樣時，工人有時反而不知道以哪邊的尺寸為準。一般在標註時，先從設計上考慮，例如在一張立面圖，只要詳細標註設計上的主造型就好了，其他的尺寸預留在那裡，這樣就能很好的保證設計造型的準確尺寸了。
3，不懂裝懂。我相信不管畫了多少年的施工圖，不會畫的節點大樣應該有很多（比如石材幹掛和水牆的施工圖）。在施工圖做圖時，不懂的時候一定要問清楚，儘量不要自己杜撰一些做法出來。因為你一旦認為你杜撰的圖紙是對的，可能以後很容易就把它套來用了，這樣就很難了解正確的施工做法了。同時，錯誤的節點大樣，也會給現場施工帶來很多麻煩。

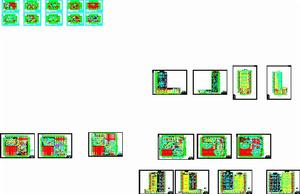

4，版面排列鬆散。見過很多圖紙，有時一張A1的圖紙上，只有一張平面或者立面在那裡，空白的位置很多，這樣的圖紙列印出來會很浪費的。一般在繪圖前，可以先用DEFPIONTS層描個圖框出來（DEFPOINTS層在列印時是不顯示的）。這樣就便於圖紙的排版了。
以上僅僅是個人的意見。
經驗
下面是我結合自己還有公司一些同事的經驗，將我們在施工圖設計里的經驗在列出來，給大家參考一下。1，如果公司的電腦里只有一般的填充樣式，先去***或者一些專業網站上下載acad.pat和acad.sld外掛程式，增加填充樣式，豐富圖紙的填充內容。
2，學會用Draw下面的Block裡面的Define Attributes編輯圖框和標註符號，這樣即使圖框和標註符號成塊，也可以進行編輯，快捷鍵為ate.
3，繪圖前，先對Format下面的Dimentry Style進行調整，在Geometry里有Overall Scale，在這裡調比例。在Arrowheads里選Arch Tick式樣，Size為1（如果公司有圖紙，直接調出來用就行了）
4，在用不同比例的進行繪圖時，可以直接通過圖框的縮放進行調整。如1：20的比例調為1；8的，用sc快捷鍵輸入8/20就可以了（在變比例時別忘了調整overrall sale，這樣標註尺寸大小才會合適）.
5，如果不清楚自己的標註字型和尺寸的大小是否合適，就看下標註和標註字型的尺寸大小。一般在A1和A2圖框裡，標註尺寸是比例尺度的3倍，字型尺寸是比例尺度的4倍，如1；20的比例中，字型大小為80，標註尺寸大小為60（這樣畫出來的圖面就會很漂亮）。
6，在用字型標註時，儘量少用宋體和黑體，一般以HZ或者SFONT字型為主（尤其在目錄和設計說明中）。這樣可以減少電腦記憶體和檔案容量，同時列印時不會因為檔案太大而出錯。
7，在進行材料標註時，標註的材料名稱要儘量統一，如“黑胡桃索色飾面”就一直用這個材料名稱。這樣做是為了防止以後材料如果有所變動，直接可以一鍵改完，快捷鍵為find(需要CAD完全安裝)
8，學會用線型代替一些材料式樣填充。在剖面圖中，一般玻璃的填充可以用Batting線型表示，軟包的填充可以用Zigzag線型表示（線型類還有很多，自己可以結合公司規範去套用）
9，圖紙完成後，儘量做好歸檔檔案。以便於公司管理和以後圖紙變更用。一般歸檔的施工圖紙一張圖紙就歸為一個檔案名稱，快捷鍵為w。以後當哪張圖要進行修改時，根據歸檔名稱就能很容易的找到了。
10，圖紙繪製中的線型色號和線型列印線寬設定。一般通用的線型色號是：牆體天花線為7#色，門窗,標註線為3#色，家具外框和固定家具外框為2#色，剖斷線為4#色，填充線為8#色，定位線為1#色，大樣外輪廓線用6#色，簽名用5#色。在列印設定時（A1和A2圖框），1#色設為0。08寬，2#色為0。35寬，3#色為0。25寬，4#色為0。04寬，5#色為0。3寬，6#色為0。45寬，7#色0。6寬，其他的筆號色均為0。01寬。
