一、概述:
斷路器電容器(均壓電容器)主要用於並聯在工頻交流高壓斷路器的斷口上,用以改善電壓分布,降低恢復電壓上升率,均勻電壓的作用.
二、斷路器電容器技術性能及要求:
1、電容偏差
在額定電壓Un下,20℃時:
實測電容與其額定值之差不超過額定值的±5%。
2、介質損耗角正切值tanδ
在額定電壓Un和額定頻率Fn下,20℃時:
tanδ≤0.002。
3、放電性能
電容器能承受在Un峰值下的短路放電。
4、局部放電性能
在規定的試驗條件下,電容器局部放電量≤10pC.
5、機械強度
電容器能承受斷路器操作時的振動和規定的地震試驗考核或抗彎及抗扭試驗考核。
6、電容器可水平、傾斜或垂直安裝。
7、安裝運行地區海拔高度不超過3000m。
8、安裝運行地區環境空氣溫度範圍-40~+40℃。

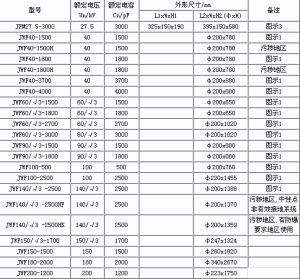

三、技術參數:

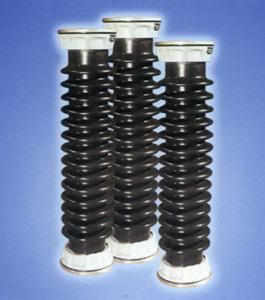

四、產品圖片展示
