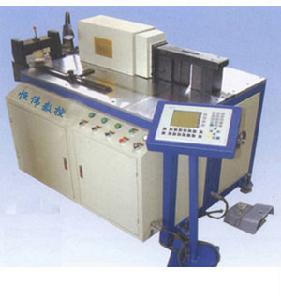

數控母線加工機

簡介

折彎單元採用數控方式，同時具備記憶功能；a、用戶可事先輸入加工數據，系統根據輸入的上信息調出數據進行加工；b、可將加工過的工件現場數據隨時存入系統，並調出重複使用。C、用戶可隨時根據排厚及要求的折彎角度選擇當前坐標值後，進行平彎或立彎加工。
顯示屏採用大螢幕(5.7英寸)彩色畫面顯示摸式，具有密碼保護功能，可以對不合格的數據進行修改，若客戶採用的不是標準工件，也可以根據非標準工件的要求自行設定數據進行加工，操作非常方便。
主要適用於高低壓開關櫃、變壓器製造行業，用於加工各種規格的銅、鋁母線。用戶只要在相應的加工單元上，即可分別可進行母的沖、剪、折加工，生產效率高。

主要特點

1、機器上裝有沖、剪、折三個加工單元，通過操作屏或腳踏開關可分別或同時進行母線的沖、剪、折加工。使用本機生產效率高，使用方便。
2、每個加工單元的工作行程均可方便地調節，因此可以減少加工時間，提高生產效率。通過更換模具還可以實現多種加工功能，例如沖長圓孔、折立彎、折平彎、壓花和壓平。
3.1、折彎單元採用數控方式，同時具備記憶功能；
a、用戶可事先輸入加工數據，系統根據輸入的上信息調出數據進行加工；
b、可將加工過的工件現場數據隨時存入系統，並調出重複使用。
3.2、顯示屏採用大螢幕(5.7英寸)彩色畫面顯示摸式，具有密碼保護功能，可以對不合格的數據進行修改，若客戶採用的不是標準工件，也可以根據非標準工件的要求自行設定數據進行加工，操作非常方便。

主要技參數

參數 型號	單位	ZMX30-1B	MX30-3B	MX50-1B	MX50-3B
ZMX30-1BK	MX30-3BK	MX50-1BK	MX50-3BK
沖孔	最大沖孔力	KN	250	300
沖孔範圍	mm	φ4.3～φ25	φ4.3～φ34
最大加工厚度	mm	15	16
剪下	最大剪下厚度	mm	15	16
最大剪下寬度	mm	150	250
最大剪下力	KN	300	500
折彎	最大折彎力	KN	300	500
最大折彎寬度	mm	150	250
最大折彎厚度	mm	15	16
最大立彎寬度	mm	80	100
外形尺寸 （長×寬×高）	mm	1400×1000 ×1100	1500×1300 ×1100	1800×1300×1100
主電機功率	KW	4	3×4	5.5	3×4
機器重量	T	1.2	2	2	2.8
工作檯尺寸	mm	1230×900	1230×1100	1500×1200
最大壓力	MPa	31.5
型號注釋	MX-30/50: 三工位母線加工機壓力30噸或50噸
1B: 單泵、順序工作;	1BK: 折彎單元數控、單泵、順序工作;
3B:三泵、3人同時工作;	3BK: 折彎單元數控、三泵、3人同時工作;
