HTS3020數字真彩超音波探傷儀
HTS3020全數字攜帶型真彩顯示超音波探傷儀，是北京恆豐嘉儀公司根據多種國家及行業標準研發的（實用型）檢測儀器，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、摺疊等的檢測、定位、評估及診斷。廣泛套用在建設工程、鋼結構製造、特種設備檢驗、鍋爐壓力容器製造、工程機械製造、鋼鐵冶金、船舶製造、石油天然氣裝備製造等行業的金屬結構及焊接質量檢測，是提高產品質量必備的無損檢測儀器。
HTS3020數字真彩超音波探傷儀HTS3020特點
金屬外殼、操作簡單、經久耐用、自動識別探頭、自動校準、方便適用
HTS3020主要技術參數
掃描範圍： 0~6000mm工作頻率： 0.4MHz～15MHz
垂直線性誤差 ≤3%
水平線性誤差 ≤0.2%
靈敏度餘量 ＞62dB（深200mmΦ2平底孔）
分辨力 ＞50dB（5N14）
動態範圍 ≥32dB
噪聲電平： ＜8%
硬採樣頻率 150MHz
重複發射頻率 100~1000HZ
聲速範圍 1000～9999（m/s）
工作方式 單晶探傷、雙晶探傷、穿透探傷
數字抑制 （0～80）%，不影響線性與增益
工作時間 連續工作8小時以上（鋰電池）
環境溫度 （-20～70）℃（參考值）
探頭零點（ms） 0.0~99.99
外型尺寸 240×180×50（mm）
HTS3020自動化功能
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
●自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
●自動增益：自動將波形調至屏高的80%，大大提高了探傷效率；
●自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
●自動DAC、AVG曲線自動生成並可以分段製作，取樣點不受限制，並可進行修正與補償，滿足任意探傷標準；
●自動分析並顯示回波次數。
HTS3020放大接收
●硬體實時採樣：150MHz，波形高度保真
●閘門信號：單閘門、雙閘門，峰值或邊緣讀數
●增益調節：手動調節110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%
HTS3020探傷功能
●曲線包絡和波峰記憶：實時檢索並記錄缺陷最高波
●φ值計算：直探頭鍛件探傷找準缺陷最高波自動計算
●缺陷定位：實時顯示水平值L、深度值H、聲程值S
●缺陷定量：實時顯示SL定量值 實時顯示孔狀缺陷Φ值
●缺陷定性：通過波形，人工經驗判斷
HTS3020聲光報警
●閘門報警：進波報警、失波報警
HTS3020數據存儲
●100個探傷通道存儲預先調校好各類探頭與儀器的組合參數，自由輸入任意行業探傷標準，方便存儲、調用、與計算機通訊
●記憶體300幅探傷波形及數據，實現存儲、調出、列印、與計算機通訊傳輸。
HTS30時鐘記錄
●實時探傷日期、時間的跟蹤記錄，並存儲
控制接口
●高速USB、RS232兩種接口與計算機通訊

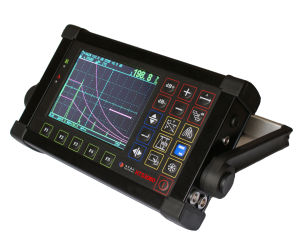

HTS3060數字真彩超音波探傷儀
HTS3060全數字攜帶型真彩顯示超音波探傷儀,是北京恆豐嘉儀公司根據多種國家及行業標準研發的（增強型）無損檢測儀器，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、摺疊等的檢測、定位、評估及診斷，廣泛套用在建設工程、鋼結構製造、特種設備檢驗、鍋爐壓力容器製造、工程機械製造、鋼鐵冶金、船舶製造、石油天然氣裝備製造等行業的金屬結構及焊接質量檢測，是提高產品質量控制必備的無損檢測儀器。
HTS3060數字真彩超音波探傷儀HTS3060特點
金屬外殼、操作簡單、經久耐用、自動識別探頭、自動校準、功能強大
HTS3060主要功能
●高精度定量、定位，滿足了較近和較遠距離探傷的要求；
●近場盲區小，滿足了小管徑、薄壁管探傷的要求；
●手動自動測量鑄鐵球率；
●自動校準：自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
●自由切換三種標尺（深度d、水平p、距離s）；
●自動增益、回波包絡、峰值記憶功能提高了探傷效率；
●自動錄製探傷過程並可以進行動態回放；（無限時）
●φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
●500個獨立探傷通道（可擴展），可自由輸入並存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
●可自由存儲、回放1000幅A掃波形及數據；
●DAC、AVG、TCG曲線（深度補償）自動生成並可以分段製作，取樣點不受限制，並可進行修正與補償；
●發射脈衝寬度和強度可調；
●B掃描功能，清晰顯示缺陷縱截面形狀
●可以自由輸入任意行業標準；
●與計算機通訊，實現計算機數據管理，並可導出Excel格式、A4紙張的探傷報告；
●IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力極佳；
●利用PC端通訊軟體可以升級儀器系統的功能；
●26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
●高性能安全環保鋰電池供電，可連續工作10小時。
●實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，並存儲；
●掉電保護，存儲數據不丟失；
●探傷參數可自動測試或預置；
●數字抑制，不影響增益和線性；
●螢幕保護：“自動關機”、“文字”、“自由定製”等多種屏保模式自由更改；
●增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；
●PC端通訊軟體軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；
HTS3060重要輔助功能
●角度和K值兩種輸入方式
●回波次數分析
●電源狀態指示
●閘門聲光報警
●DAC聲光報警
●螢幕的凍結和解凍
●時鐘顯示
●休眠和屏保
HTS3060技術參數
掃描範圍： 0～10000mm鋼縱波
工作頻率： 0.4MHz～15MHz
垂直線性誤差 ≤3%
水平線性誤差 ≤0.1%
增益 120dB
靈敏度餘量 ＞62dB（深200mmΦ2平底孔）
分辨力 ＞40dB（5N20）
動態範圍 ≥32dB
噪聲電平： ＜8%
硬採樣頻率 320MHz
重複發射頻率 100~1000HZ
聲速範圍 1000～15000（m/s）
工作方式 單晶探傷、雙晶探傷、穿透探傷
數字抑制 （0～80）%，不影響線性與增益
工作時間 連續工作10小時以上（鋰電池）
環境溫度 （-20～70）℃（參考值）
相對濕度 （20～95）%RH
外型尺寸 240×150×50（mm）
