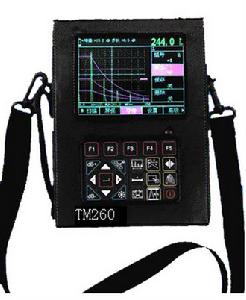

TM260數字超音波探傷儀

TM260數字超音波探傷儀

探傷功能 動態錄製:實時動態錄製波形,並可存儲、回放 缺陷定量:實時顯示SL、EL、GL、RL定量值

TM260 數字超音波探傷儀
260

特點:
■10個獨立探傷通道
■真彩顯示器:五種顏色可選、亮度可調
■高性能鋰電池,連續工作7小時
■與計算機通訊,可自動生成探傷報告
■實時顯示SL、EL、GL、RL定量值
套用行業
鋼結構、鍋爐壓力容器、電力、石化、壓力管道、冶金、軍工、航空航天、鐵路交通、汽車、機械等領域。
自動化功能
●自動校準:自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”;
●自動顯示缺陷回波位置(深度d、水平p、距離s、波幅、當量dB、孔徑ф值);
●自由切換三種標尺(深度d、水平p、距離s),滿足不同的探傷標準要求和探傷工程師的標尺使用習慣;
●自動增益:自動將波形調至屏高的80%,大大提高了探傷效率;
●自動錄製探傷過程並可以進行動態回放;
●自動φ值計算:直探頭鍛件探傷,找準缺陷最高波自動換算孔徑ф值;
●自動DAC、AVG曲線自動生成並可以分段製作, 取樣點不受限制,並可進行修正與補償,滿足任意探傷標準;
●自動計算回波參數。
放大接收
●硬體實時採樣:150MHz,波形高度保真
●閘門信號:單閘門、雙閘門,峰值或邊緣讀數
●增益調節:手動調節110dB(0.2dB、0.5dB、1dB、2dB、6dB、12dB步進)或自動調節至屏高的80%
探傷功能
曲線包絡和波峰記憶:實時檢索並記錄缺陷最高波
φ值計算:直探頭鍛件探傷找準缺陷最高波自動換算
動態錄製:實時動態錄製波形,並可存儲、回放
缺陷定位:實時顯示水平值L、深度值H、聲程值S
缺陷定量:實時顯示SL、EL、GL、RL定量值
實時顯示孔狀缺陷Φ值
缺陷定性:通過波形,人工經驗判斷
曲面修正:曲面工件探傷,修正曲率換算
B型掃描:實時掃查,描述缺陷橫切面
聲光報警
●閘門報警:進波報警、失波報警
●DAC報警:自由設定SL、EL、GL、RL報警
數據存儲
●10個探傷通道,存儲預先調校好各類探頭與儀器的組合參數,自由輸入任意行業探傷標準,方便存儲、調用、與計算機通訊
●記憶體300幅探傷波形及數據,實現存儲、調出、列印、與計算機通訊傳輸。
●記憶體30000個厚度值。
時鐘記錄
實時探傷日期、時間的跟蹤記錄,並存儲
控制接口
高速USB、RS232兩種接口與計算機通訊
螢幕保護
待機時可關閉螢幕或顯示字幕,省電並延長使用壽命
技術參數
掃描範圍:0~10000mm鋼縱波
工作頻率:0.25MHz~20MHz
垂直線性誤差≤2.5%
水平線性誤差≤0.1%
靈敏度餘量>65dB(深200mmΦ2平底孔)
分辨力>40dB(5N14)
動態範圍≥36dB
噪聲電平<8%
硬採樣頻率150MHz
重複發射頻率100~1000HZ
聲速範圍1000~9999(m/s)
工作方式單晶探傷、雙晶探傷、穿透探傷
數字抑制(0~80)%,不影響線性與增益
工作時間連續工作7小時以上(鋰電池)
環境溫度(-20~70)℃(參考值)
相對濕度(20~95)% RH
外型尺寸240×180×50(mm)
