攝像機雙電源

攝像機雙電源
英文名Camera with dual power supply

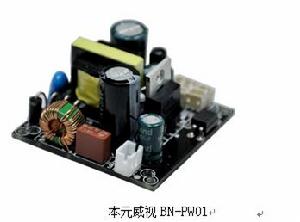

攝像機雙電源-本元威視BN-PW01

所謂雙電源就是攝像機在使用時外界輸入電源可以使DC12V，也可以是AC24V，電源內部轉成DC12V，供攝像機使用。

一、攝像機雙電源功能

1、減少電壓衰減

當攝像機的安裝位置和供電電源相差較遠時，直流DC12V電源線損到終端攝像機時往往只有10V甚至更低電壓，導致攝像機不能正常工作，能工作的也會引起大電流而影響攝像機壽命（甚至直接燒壞攝像機）。AC24V交流電源就不存在這個問題，同時也方便電源布線。

2、干擾紋波的抑制

電網波動、質量較差的適配器很容易引起視頻干擾, 而本雙電源採用隔離式設計，切斷前端干擾，確保穩定的DC12V輸入給攝像機供電。而且具有多種保護功能，如輸出短路，過流等保護充分保護攝像機主機板。

3、實現線鎖功能

在高檔攝像機上具有線鎖功能，能夠在多攝像機切換時更加穩定，在日光燈環境下無色漂現象，但是必須使用交流電源，而交流電源是不能直接輸入攝像機板的，所以必須使用雙電源。

4、提供穩定輸入電壓

現在很多的紅外燈設計是基於穩定的輸入電源情況下的，雙電源就可以實現。

二、攝像機雙電源普遍存在的問題

市面上的雙電源普遍質量不高，對適配器的適應程度不高，干擾大，發熱量大，使用壽命不長。幾乎很少見到質量穩定的雙電源。

三、攝像機雙電源條件要求

1、採用進口高效率，低紋波，穩定性極高的IC，輸入是採用高頻低阻電解電容，保證高效率低熱量；
2、輸入電壓範圍寬(10V—38V)
3、電路設計採用隔離式設計，確保輸出穩定無雜訊；
4、電源自身抗干擾能力極強，對前端的適配器要求標準低，前端使用市場上通用的適配器，後端的攝像機都不會產生圖像干擾等問題。
5、電源輸出接口有單獨的1.5間距，1.25間距插座，另外還將視頻輸出引出，並單獨留有1.25間距視頻輸出插座，十分方便通用的攝像機板電源輸入視頻輸出使用。
6、選材、工藝嚴格，使用壽命長 。
