一、產品概述

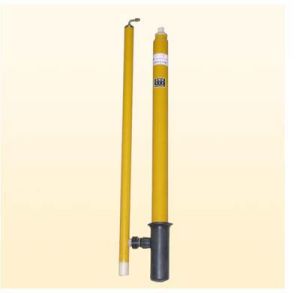

攜帶型伸縮放電棒攜帶型伸縮放電棒
二、主要技術參數
規格型號電阻展開長度節數備註
6kv30MΩ1m3/2配成套接地銅線及接線端子
10kv40MΩ1m3/2配成套接地銅線及接線端子
35kv40MΩ1.5m5/3配成套接地銅線及接線端子
110kv60MΩ2m5/4配成套接地銅線及接線端子
220kv100MΩ3m5/4配成套接地銅線及接線端子
三、使用方法
1.將攜帶型伸縮放電棒伸縮部分全部拉出.
2.把配備的專用接地線插頭插入放電棒的頭端部位的插孔內,加固擰緊;將接地線的另一端與大地連線,接地要可靠.
3.放電時應在試驗完畢後,即直流發生器的控制箱的升壓旋鈕回到零位上,此時可觀察控制箱上的電壓表的電壓降到15KV～20KV左右,方可放電.
4.放電時應先用放電棒的前端的金屬尖頭,慢慢的去靠進已斷開試驗電源的試品.此時放電棒釋放電能是經過-放電電阻進行對地放電.然後再用放電棒上的鉤子去鉤住試品,進行第二次防電.
四、注意事項
1.對大電容試品放電時,須在試驗完畢後,斷開試驗電源後,應該等待一段時間後,使試品上的電荷通過倍壓筒及試品本身對地自放電.此時可觀察控制箱上的電壓表電壓數在逐步下降跌落,當電壓表下降到較低的電壓,一般在5Kv～15Kv左右,方可用放電棒去逐步移向試品附近.先通過間隙空氣游離放電,此時可聽到嘶嘶的聲音,當無聲音後,用放電棒尖端去碰試品,最後將試品直接接地放電.
2.大電容試品積累電荷的大小與試品電容的大小和施加電壓的高低與時間的長短成正比.
3.對幾公里以上的高壓電纜試驗結束後,放電時間一般都很長,且需多次反覆放電.電阻容量要很大,需訂購大容量的放電棒.
4.嚴禁未拉開試驗電源用放電棒對試品進行放電.
5.嚴禁用腳踩及重物擠壓放電棒,嚴禁折彎,折斷放電棒.
6.嚴禁將放電棒受潮,影響絕緣強度,應放在乾燥的地方.
五、產品配備附屬檔案
1.攜帶型伸縮放電棒1支
2.接地線選配1條
3.使用說明書1份
4.產品合格證1份
