插床是指利用插刀的豎直往復運動插削鍵槽和型孔的工具機。它的特點是工件安裝不象普通插床那樣受到立柱的限制,故適於加工大型零件(如螺鏇槳)孔中的鍵槽。

插床

正文

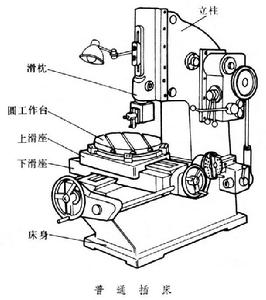

插床利用插刀的豎直往復運動插削鍵槽和型孔的工具機。插床一般用於插削單件、小批生產的工件,有普通插床、鍵槽插床、龍門插床和移動式插床等幾種。普通插床 (見圖)的滑枕帶著刀架作上下往復的主運動,裝有工件的圓工作檯可利用上、下滑座作縱向、橫向和迴轉進給運動(見工具機)。鍵槽插床的工作檯與床身聯成一體,工件安裝在工作檯上。從床身穿過工件孔向上伸出的刀桿,帶著插刀一邊作上下往復的主運動,一邊作斷續進給運動。它的特點是工件安裝不象普通插床那樣受到立柱的限制,故適於加工大型零件(如螺鏇槳)孔中的鍵槽。
