用途
接地信號裝置用於中性點絕緣系統中，當系統發生單相接地時，裝置由零序電壓啟動，發出系統接地信號（標有"系統"的指示燈亮），值班人員可以轉動切換開關，當切換到接地線路時，零序方向元件動作，發出信號（標有"線路"的指示燈亮）。裝置能切換20條線路，操作方便。
結構

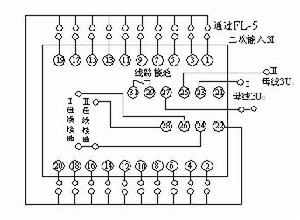

以ZD－4小電流接地信號裝置為例，裝置採用JK－32K、H、Q型標準殼體，具有嵌入式後接線（JK—32K）、凸出式後接線（JK—32H）和凸出式前接線（JK—32Q）三種結構型式。背後端子接線圖見圖1。
圖 1技術要求
技術要求中右上角標有“1）”者，電流是FL—5零序電流互感器的一次電流。
1.額定值：100V，50Hz。
2.最大靈敏角：-70°±15°(FL—5型零序電流互感器一次電流為1A1)時)。
3.在額定電壓及最大靈敏角下，繼電器的最小動作電流不大於0.5A1)時，動作區不小於30°。
4.在額定電壓及最大靈敏角下，繼電器的最小動作電流不大於0.5A1)。
5.在最大靈敏角下，分別斷開和接通額定電壓或不大於30A1)電流時，裝置的方向元件不應動作。
6.在制動區突然斷開或接通額定電壓或電流不大於30A1)時，裝置的方向元件不應動作。
7.溫度變化對性能的影響
當環境溫度在-10℃～55℃範圍內變化時，裝置應可靠動作。
8.功率消耗：在額定電壓下，電壓迴路功率消耗不大於4VA，電流迴路功率消耗不大於5VA（FL—5零序電流互感器一次電流為30A）。
9.絕緣電阻
裝置各導電電路連在一起與外露的非帶電金屬部分及外殼之間用開路電壓為500V的測試儀器測量，其絕緣電阻不小於300MΩ。
10.介質強度
裝置各導電電路連在一起與外露的非帶電金屬部分及外殼之間能承受2kV（有效值）、50Hz的交流電壓歷時1min試驗，而無擊穿或閃絡現象。
11.衝擊電壓試驗
裝置各導電電路連在一起與外露的非帶電金屬部分或外殼之間能承受波形為標準雷電波，幅值為5kV的試驗電壓，無絕緣損壞現象。
12.熱性能
當環境溫度為40℃，施加1.1倍額定電壓或不大於30A1)電流時，裝置各線圈溫升不超過65K。
13.耐濕熱性能
最高溫度為40℃，按交變濕熱試驗程式及方法，試驗2周期（48h）後，用開路電壓為500V的測試儀器，測定第3.9條規定的部位，其絕緣電阻不小於4MΩ。
14觸點性能
a.在電壓不大於250V，電流不大於0.5A的直流有感負荷電路（τ=5ms±0.75ms）中，觸點斷開容量為30W；在電壓不大於250V，電流不大於1A的交流電路（cosφ=0.4±0.1）中，觸點斷開量為100VA。在此條件下，應能可靠動作及返回。
b.觸點長期允許閉合電流為2A。
15.機械壽命
在額定電壓下，裝置觸點電路不接負荷，應能可靠動作和返回1×104次。
16.電壽命
裝置的電壽命為5×103次。
17.重量
裝置重量約為2.5kg。
