概述
本裝置適用於中性點不接地或經電阻、消弧線圈接地的小電流接地系統。可廣泛用於電力系統的發電廠、變電站、水電站及化工、冶金、煤炭、鐵路等大型廠礦企業的供電系統。
在電力系統中，把中性點不接地或經消弧線圈、電阻接地的系統叫小電流接地系統,在小電流接地系統中最常見的故障是單相接地。小電流接地系統發生單相接地故障時，凡是對地有電容的線路都將有零序電流通過，但由於零序電流較小，又有很大的分散性，選擇接地線路有一定困難；若系統中有消弧線圈，困難更大。
單相接地時接地電流較小，按電力系統安全運行規程的規定，發生單相接地故障後可繼續運行1至2小時，但此時系統非故障相對地電壓升高為線電壓，若不及時處理，極易發展成兩相短路使故障擴大，弧光接地還會引起全系統過電壓。

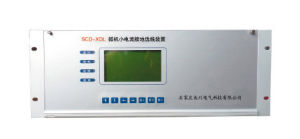

微機小電流接地選線裝置適用於中性點不接地或經消弧線圈、電阻接地的運行方式系統，能夠迅速準確地查找出系統單相接地線路。該裝置以16位單片機80C196為採集運算、邏輯判斷和控制中心（CPU），以液晶顯示器、信號燈指示、輕觸式按鍵和微型印表機為人機接口。具有操作簡單，選線準確，速度更快、運行可靠等特點。
使用條件
戶內使用，並且室內通風良好；
運行環境溫度：-20℃--50℃；
儲存環境溫度：-25℃--70℃；
濕度：最大濕度90%，表面無凝露；
防護等級：IEC529-P53；
海拔：<2000M；
大氣壓力: 80～110Kpa；
周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、黴菌等
產品特點
1、本產品選用的微處理器為美國Intel公司的十六位單片機晶片作為核心，計算速度快，數據處理能力高。
2、適用範圍廣，適用於中性點不接地/經消弧線圈接地/經大電阻接地系統、適用於架空線/電纜線系統，長短線不限。
3、軟體設計及程式編制考慮了目前國內現場大多數情況，吸收了國內同類產品的優點，並充分兼顧了現場調試運行方便、快捷的要求。
4、數據交換通道有三種硬體接口：適用於無人值班變電站或綜合自動化設備。
5、無定值設定，採用殘流增量法使裝置不受運行方式及接地過渡電阻的影響。
6、報警為獨立出口模組。
7、自檢功能：隨時監視裝置的核心硬體電路和軟體的執行情況。
8、自恢復功能：裝置上電後無論處在何種操作界面，若兩分鐘無人操作便自動進入運行界面（本機故障報警時除外）。
9、整機為外掛程式結構，維修及更換部件極為方便。
10、漢字選單，操作簡便，易於理解，調試容易。
11、投運後，本機基本上不需要維護。
主要功能和技術參數
1、適用範圍：中性點不接地、經大電阻接地或經消弧線圈接地的小電流接地系統；
2、母線段數：1～4段；
3、選線迴路：12、24、36路（如選擇時路數不一，請在訂貨時說明）；
4、啟動電壓（V）：30V為預設經驗值,用戶無需整定；
5、輸入量額定值：零序電壓小於100V、零序電流大於20mA小於500mA（零序電壓、零序電流信號接入本裝置時同名端必須一致）。為確保裝置選線的準確性，當線路發生單相接地時該線路的零序電流互感器二次側能提供大於20mA且小於500mA的零序電流；
6、遠動報警功能：掉電報警、本機故障報警、接地母線報警、接地線路報警、編碼輸出、接地線路報警一對一輸出。本系列報警各提供一對無源觸點（觸點容量為8A/250VAC、8A/30VDC）可接中央信號指示燈；
7、通訊功能： RS485；
8、列印功能：全漢化列印本機參數設定和故障信息；
9、工作電源：AC/DC220V、AC/DC110V（供選擇其一使用）；
10、使用環境：溫度-30℃～55℃，濕度≤90%，大氣壓力80～110KPa。
