百科名片

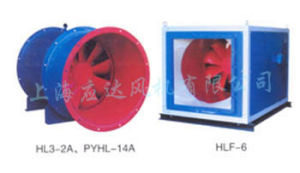

排煙風機拼音:paiyan fengji
英文:Smoke extraction fan
產品選用要點
1. 排煙風機選用主要控制參數為工作溫度、風量、全壓、效率、噪聲、電機功率、轉速及軸功率。2. 排煙通風機在介質溫度不高於85℃的條件下應能長期正常運行。
3. 排煙通風機應保證:當輸送介質溫度在280℃時能連續工作30min,並在介質溫度冷卻至環境溫度時仍能連續正常運轉。
4. 在額定轉速下,在工作區域內,通風機的實測壓力曲線與說明書中給定的曲線應滿足下列規定:
a) 軸流式排煙通風機在規定的流量下,所對應的壓力值偏差為±5%。
b) 離心式排煙通風機在規定的流量下,所對應的壓力值偏差為±5%.
5. 排煙通風機在說明書中給定的工況點下的比A聲級噪聲限值應符合JB/T8690-1998的規定。
6. 排煙風機可採用普通鋼製離心式通風機或專用排煙軸流式通風機。排煙風機規格按《高層民用建築設計防火規範》中的規定。排煙風機最小風量為7200m/h,最大風量不宜超過60000m/h(指一個排煙分區的最大風量)。
7. 排煙風機風量應按所需要的風量值增加不小於10%~20%的富餘量。
8. 防煙加壓通風機的風壓值應按排煙系統最不利環路進行計算,並保證在防煙樓梯間內余壓值40~50Pa。前室、合用前室、消防電梯前室、避難層等內部的余壓值25~30Pa。
9. 消防排煙風機應符合現行標準JB/T10281-2001《消防排煙通風機技術條件》。
10. 排煙系統的風機宜單獨設定。排煙風機的位置宜處於排煙區的同層或上層。
風機性能特點
1.HTF系列消防高溫排煙風機系國家級“星火”項目產品,具有性能優良,耐高溫性能良好、效率高、占地比離心風機少、安裝方便等特點。2、HTF消防風機耐高溫性能優良:風機測試符合GBJ45-82消防規範標準要求,建立高於該標準的企業內控保證體系,能在300℃高溫條件下連續運行60分鐘以上,100℃溫度條件下連續20小時/次不損壞,廣泛套用於高級民用建築、烘箱、地下車庫、隧道等場合。
3、HTF消防風機的性能表中列出的性能是最高效率範圍內的性能,按風量分為五個性能點,選用時按性能表為準。出廠的消防風機合格品是在額定風量下,全壓值誤差不超過±5%、性能選用表是標準狀態下的性能,無論技術檔案或定貨要求的。
排煙風機試驗方法
1.葉輪裁平衡校正按7BIT 9101的規定在動平衡機上進行。2.葉輪的超速試驗按7BIT 6445的規定進行。
3.消防排煙風機的機械運轉試驗在工書仁淆速下連續運轉,在軸承溫度穩定20min後,測定軸承m升與振動。a升不得高於度4nC,振動檢99及其m值應符合7Bfr 96V的有關規定。
4.空氣動力性能試驗消防排煙風機的空氣動力性能試驗按GB+T 1236的規定進行。
5.聲試驗噪聲測量方法按CB/r 2888的規定進行。噪聲限值應符合7BIT 8690的規定。
6.耐高溫試驗按GA211規定進桿。高場晶性能耍求達到4.42的規定。
廚房排煙風機
英文:kitchen Wind machine將廚房中加工食物過程中產生的異味、高溫、油煙氣體迅速排走的機械。
目錄
廚房風機的功能
廚房中各種煎、炒、蒸、煮、炸、烤等設備在加工食物過程中不斷產生各種高溫、潮濕、污染的氣體。累計到一定程度、廚房將不適宜繼續工作。所以需要利用風機將污染氣體經由排煙管道排出廚房。廚房風機的種類
離心風機:氣流沿著風機葉輪直徑方向運動。
軸流風機:氣流沿風機葉輪軸向運動。
離心風機全壓較大、電機隔離在高溫油煙氣體之外。不容易損壞。
軸流風機較小,一般情況下在高溫油煙氣體要經過電機,容易損壞。
廚房一般建議使用離心風機。
離心風機又分前向多葉葉輪和後向葉輪。
前向葉輪優點:(和後向葉輪比較)選用較低的轉速(噪音低)、較小的直徑就能獲得較大的風量全壓。
前向多葉缺點:效率較低、能耗較高、不易清洗除垢。
後向葉輪優點:效率較高、節能、便於清洗除垢。
後向葉輪缺點:(和前向葉輪相比)要得到同等風量和全壓所需轉速較高(因而噪音大)、直徑較大。
廚房風機的選擇:
一、根據廚房空間大小和排煙罩的布置情況選擇風機所需要的風量計算方法如下:
1、 總體排風量、根據廚房空間、每小時換氣40-60次。
例如廚房總面積160平米,高度3米。則需要通風量為160X3X60=28800m3/h。
2、 局部根據廚房排煙罩迎風面(排煙罩周長減去靠牆的長度),每秒風速在0.5米左右。
比如廚房排煙罩周長25米、其中靠牆長度為10米。則需要通風量為3600X(25-10)X0.5= 27000m3/h.
二:根據管道的情況計算風機所需要的靜壓:
1、 根據風量和風速(風速10-15米/秒左右)確定風管截面積。風管寬高比例最好不要超過2:1(以節省材料和減小風阻)。
2、 根據風速、風管截面積、彎頭、變徑等情況走向計算出風阻(即風機所需要的靜壓)。
三:根據計算得出的風量、靜壓。選擇適合的風機。
廚房風機的安裝、維護:
一、廚房風機是廚房不可缺少的關鍵設備,建議儘量不要安裝於頂棚內、要安裝在機房、屋面或者外牆等便於維護的場所。二、廚房風機由於長時間在高溫、潮濕、油煙氣體中工作。定期維護是不可缺少的工作。
故障點:
1、 葉輪沾滿油污導致葉片弧度、角度變形,風量全壓參數顯著下降,達不到排煙要求。
2、 葉輪沾上油污導致葉輪失去的平衡、加大震動、損壞軸承。
3、 惡劣環境下零部件容易鏽蝕,損壞風機。
新型廚房風機:
發展新技術、提高效率、降低能耗、便於清洗維護、增加油煙淨化功能、是新型廚房專用風機的發展方向。排風相關設備
