簡介

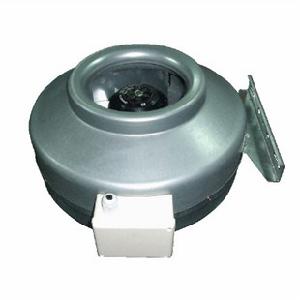

圓形管道風機是一種性能與外觀完美結合的理想通風器,新型設計的機殼與後傾離心葉輪之間的巧妙配合,將氣體流體力學發揮到極致,其造型小巧且非常實用。具有安裝簡便、重量輕、噪音低等特點。為送風、排風、迴風和空氣淨化處理提供源動力,超高的風壓可以接幾十米的管道,一颱風機控制多區域集中通風,普遍套用於樓盤建築物,室內通風換氣或管道加壓。圓形管道風機兩邊可以接一樣大的管道,一邊進風另一邊出風。
![圓形管道風機](/img/8/180/nBnauM3XyQjN5ADMzATO4ADN0MTM5gjM0kTMwADMwAjMxAzLwkzL1gzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
歷史發展
圓形管道風機由依比姆公司2007年研製開發,開啟了管道強力通風的革命時代。
工作原理
圓形管道風機採用機翼形後傾葉輪,高速運轉時將氣體流體力學發揮到極致,因此能效比非常高,可以達到70%,也就是說以最小的電機功率輸送最大的風力,這是普通前傾離心風機所不能達到的效果。因此管道風機既節能又大風。超高的風壓可以接幾十米的管道集中通風,管道風機主要特點就是壓力大。取代了傳統的通風設備。風機無振動,動平衡值小於0.17g,只有這樣的標準值才能保證風機的優越品質,進口金屬葉輪配套或PP塑膠按照機翼型灌注而成,其特點是剛性強、耐高溫、環保、風量大、而且可以一定程度上減少噪音。
圓形管道風機內芯採用外轉子電機,其壽命取決於軸承,電機採用進口的單列深槽滾珠軸承,外轉子電機的結構緊湊、體積小、節能高效、純進口軸承配套、120℃自動停車熱保護、優質銅線繞組等。可以連續24h不停運行3萬小時以上。
噪音
電機是不發出任何聲音的,風機主要是氣流聲,因為葉輪轉速很高每分鐘2500轉,從而產生的風量大壓力也高,這樣就可以接很長的管道同而且確保不影響風量。如果你是在夜裡睡眠的時候使用,當然是覺得吵。不過,可以降低轉速來減少噪音,那是要保證有足夠大風量的情況才能降低轉速。
![圓形管道風機噪音](/img/6/e21/nBnauM3XxYTN4QDMzATO4ADN0MTM5gjM0kTMwADMwAjMxAzLwkzLyUzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
製作工藝

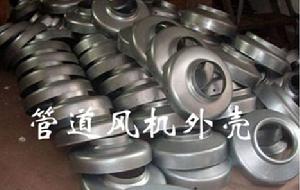

風機機殼採用優質無鋅花鍍鋅板製造,大型油壓機深拉升,工藝精密緊湊,風道嚴謹流暢,無拉傷痕跡,機殼外觀明亮耀眼,整機無焊點,無需再噴塗處理,更環保。
![機殼](/img/d/168/nBnauM3X4cDM1kDMzATO4ADN0MTM5gjM0kTMwADMwAjMxAzLwkzL2QzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
操作方法

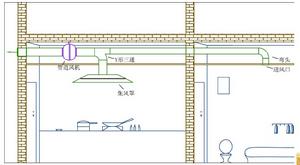

固定好風機後直接把風口塞進管里。風機可以放在室外,不過一定要防雨淋。管道風機,用於抽(送)風和管道加壓,接在管道的前端,末端,或者中段,效果都是一樣的。適合任何角度安裝,簡單方便。如果兩台型號相同的風機串聯在一條管道同時運行,風壓可以提高1倍,風量可以提高30%。
![管道中間加壓](/img/d/3c8/nBnauM3X2QTN2MTMzATO4ADN0MTM5gjM0kTMwADMwAjMxAzLwkzL1AzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
型號種類

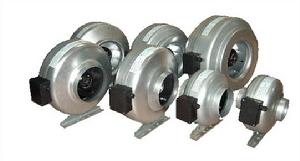

型號有CDF100,CDF125,CDF150,CDF160,CDF200,CDF250,CDF315七款,型號的大小同時表示接風管直徑的大小。
![全系列管道風機](/img/1/5ff/nBnauM3XzQjMwEzMzATO4ADN0MTM5gjM0kTMwADMwAjMxAzLwkzLxgzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
選購與保養

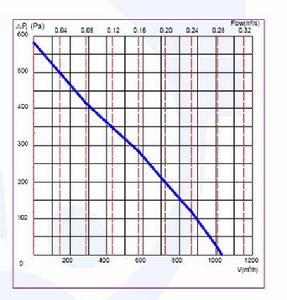

根據曲線圖可以了解到風機的性能參數,縱坐標表示風機的靜壓(pa),橫坐標表示風機的風量(m3/h),當運行條件為(縱坐標)靜壓時對應的(橫坐標)可以讀出風量。例如:20米的管道風壓損失大約為150pa,隨即可以讀出風機實際運行的風量了。
![性能曲線](/img/7/259/nBnauM3X1EjM4UzMzATO4ADN0MTM5gjM0kTMwADMwAjMxAzLwkzL0UzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
