拉氏構象圖

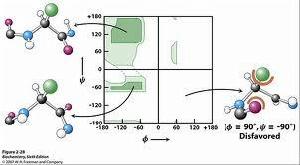

拉氏構象圖，根據蛋白質中非鍵合原子間的最小接觸距離，確定了哪些成對二面角（Φ、Ψ）所規定的兩個相鄰肽單位的構象是允許的，哪些是不允許的，並且以Φ為橫坐標，以Ψ為縱坐標，在坐標圖上標出，該坐標圖稱拉氏構象圖（The Ramachandran Diagram）。可用來鑑定蛋白質構象是否合理。

⑴實線封閉區域

一般允許區，非鍵合原子間的距離大於一般允許距離，此區域內任何二面角確定的構象都是允許的，且構象穩定。

⑵虛線封閉區域

是最大允許區，非鍵合原子間的距離介於最小允許距離和一般允許距離之間，立體化學允許，但構象不夠穩定。

拉氏構象圖

⑶虛線外區域

是不允許區，該區域內任何二面角確定的肽鏈構象，都是不允許的，此構象中非鍵合原子間距離小於最小允許距離，斥力大，構象極不穩定。

Gly的Φ、Ψ角允許範圍很大。

總之，由於原子基因之間不利的空間相互作用，肽鏈構象的範圍是很有限的，對非Gly胺基酸殘基一般允許區占全平面的7.7%，最大允許區占全平面22.5%。
