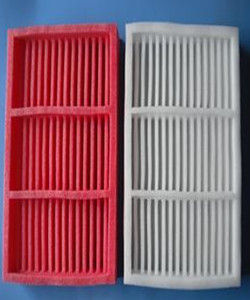

一、抗靜電包裝技術原理
結合生產實際、包裝材料的用途、顧客的使用條件等情況，採取不同的抗靜電包裝技術。常見的抗靜電包裝技術如下：
1．物理消除法
物理消除法是在不改變材料性能的情況下，利用靜電本身固有的特性來消除的方法。如“接地”消除法，就是在工序上安裝消靜電毛刷。將刷體置於紙張或塑膠卷材的收卷或放卷處，並使消靜電毛刷的接地端可靠接地，而不能接於設備或導輥上。因為設備有可能接地不良；部分導輥經過陽極處理，表面生成氧化鋁，而氧化鋁是不導電的。例如高壓放電式靜電消除法，即採用高壓放電式靜電消除器來消除靜電。泫靜電消除器按放電極性分為單極性和雙極性。單極性靜電消除器只中和一種電荷(正電荷或負電荷)，雙極性靜電消除器既可以消除正電荷，又可以消除負電荷。環境濕度控制法也是較為常見的一種，增加車間環境的相對濕度(適宜在60％～70％範圍)，可以提高塑膠、紙張表面的水分，形成微薄的、可以導電的水膜，從而加速靜電泄漏。以上三種相結合的靜電消除法在進行印刷、複合、分切以及制袋工藝時較為常見。
2．化學消除法
化學消除靜電法即抗靜電劑處理技術，主要是將抗靜電劑(表面活性劑)通過添加(填充)技術或塗層技術，對樹脂或基材進行電性能改性的方法，是較為徹底和完善的抗靜電技術。但由於添加或塗布了抗靜電劑，引起了材料化學成分的改變，因而該技術不適用於對紙張的處理，只適用於對塑膠樹脂的改性。
特別是在包裝食品、醫藥、化妝品、化工產品等，要注意安全性、衛生性以及與基體樹脂的相容性等等，故而技術含量較高。具有抗靜電性能的包裝材料，不僅杜絕了由於靜電引起的各種質量事故，而且為顧客提高了包裝效率，保證了封口強度，因而得到顧客的認可。令人欣慰的是，塑膠工業界早在上世紀90年代初期就加強了對抗靜電劑的研究，抗靜電劑的性能日趨成熟，抗靜電劑處理技術也得到了廣泛的推廣與使用。
2．1添加型處理技術
該技術(即母粒技術)是將添加型抗靜電劑按一定濃度(百分之幾到百分之幾十)與熱塑性樹脂混合，並添加多種助劑，經熔融、混煉、造粒，製得抗靜電母粒。抗靜電劑的選用，要注意與基體樹脂的相容性。若相容性太差，則製得的抗靜電粒子性能較差；但相容性太好，則抗靜電劑向表面遷移的速度太慢，難以形成抗靜電水膜。選用與製品樹脂相同的樹脂作為基體樹脂，在進行熔融、混煉、造粒的過程中，要儘可能維持較低的加工溫度，防止抗靜電劑因熱穩定性不好而分解甚至變質。利用抗靜電粒子製備抗靜電塑膠薄膜，常採用三層(ABC)共擠吹塑工藝。注意添加抗靜電母粒的比例要根據其有效物的濃度確定，並依據測試結果作適當調節，使其表面電阻率ps在1011n左右即可；添加量增大不僅增加產品成本，而且會對後期的加工工序帶來不利影響。若要製備抗靜電複合包裝材料，則把抗靜電粒子加入功能面(熱封面)，而不加入複合面(電暈處理面)，以免遷移出的抗靜電劑及水膜形成阻隔層，影響複合後材料的剝離強度。也可將抗靜電母粒按一定比例加入塗覆級樹脂如PE、PP中經擠出複合(流延)工藝，從而避免了薄膜因粘連及吸附異物等引發的質量問題。
2．2塗層型處理技術
塗層型抗靜電劑處理技術是將離子型表面活性劑製成抗靜電塗料，塗覆於塑膠薄膜表面，起防止電荷積累效果。塗層型抗靜電劑的選用，要根據被塗覆基材的功函數大小來確定。塑膠材料的功函式大，則易帶負電；其功函式小，則帶正電。常見的塑膠材料中功函式由大到小的順序前面已談到，PP、PE極易帶負電，宜採用陽離子型表面活性劑塗覆；PET、PA極易帶正電，宜採用陰離子型表面活性劑塗覆。要求塑膠薄膜表面潤濕張力大於38dyn／cm；抗靜電塗料成膜性好、耐摩擦、耐化學腐蝕且作用持久。製備抗靜電塗料的方法是：將抗靜電劑溶解於成膜性好、與塑膠薄膜附著牢固的醇溶性或酯溶性樹脂或乳液中；也可用聚氨酯粘合劑作載體，用酯類溶解；還可溶解於溶劑型塑膠塗料中，製成抗靜電塗料。塗布時注意選擇合適的塗布乾量，設定好乾燥箱階梯溫度，控制好卷取速度及環境相對濕度，防止塗布後產生霧度、彩虹等現象。
二、靜電的測量與測試
對包裝材料的靜電測量主要是測量其所積累電荷的電壓，可採用靜電電壓表進行測量，且要先選擇最大量程，而後逐步縮小量程。對包裝材料表面電阻率的測試，要依據GB／1410—89《固體絕緣材料體積電阻率和表面電阻率試驗方法》，在規定的環境溫度、相對濕度條件下進行。測得其表面電阻率在109n一1012~範圍內，即具有抗靜電性能。
靜電是一種常見的物理現象，有物體運動就容易產生靜電。加之包裝印刷業幾乎所有的加工工藝都是在絕緣材料表面進行，靜電的產生就不足為奇。只要我們加深對靜電產生的機理、危害的認識，科學、經濟地運用抗靜電技術，就能保持軟塑包裝材料的快速發展，並運用到各個領域。
三、其他參考資料
第一包裝 http://bzjs.a1pak.com/Technology/Answer.aspx?id=162879&fromweb=402&toid=162879
