投入式液位變送器

投入式液位變送器

投入式液位感測器是一種測量液位的壓力感測器,基於所測液體靜壓與該液體的高度成比例的原理,採用隔離型擴散矽敏感元件或陶瓷電容壓力敏感感測器,將靜壓轉換為電信號,再經過溫度補償和線性修正,轉化成標準電信號,一般適用於石油化工、冶金、電力、製藥、供排水、環保等系統和行業的各種介質的液位測量。投入式液位變送器是基於所測液體靜壓與該液體高度成正比的原理,採用擴散矽或陶瓷敏感元件的壓阻效應,將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位變送器的感測器部分可直接投入到液體中,變送器部分可用法蘭或支架固定,安裝使用非常方便。

概述

投入式液位變送器採用先進的隔離型擴散矽敏感元件製作而成,直接投入容器或水體中即可精確測量出水位計末端到水面的高度,並將水位值通過4-20mA電流或RS485信號對外輸出。
投入式液位變送器廣泛套用於城市供排水污水處理地下水水庫河道海洋等水位監測領域。

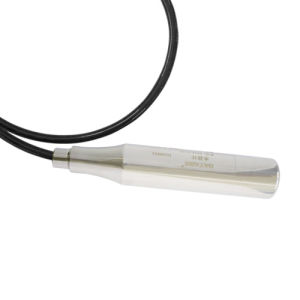

投入式液位變送器投入式液位變送器

特點

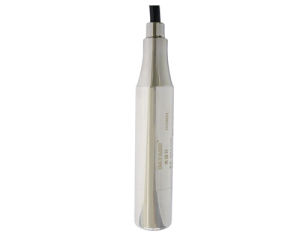

投入式液位變送器投入式液位變送器

◆靈敏度高,回響時間≤1ms。
◆精度等級高,可達0.1級。
◆全不鏽鋼密封結構,IP68防水。
◆聚氨酯導氣電纜,耐高溫、耐腐蝕。

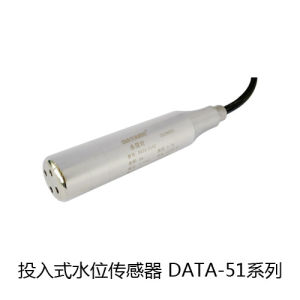

◆ 投入式液位計DATA-51系列體積小巧,便於安裝、投放。投入式液位變送器直接投入到被測介質中,安裝使用相當方便。

◆固態結構,無可動部件,高可靠性,使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量,不受被測介質起泡、沉積、電氣特性的影響寬範圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。

工作原理

用靜壓測量原理:

當投入式液位變送器投入到被測液體中某一深度時,感測器迎液面受到的壓力公式為:Ρ = ρ .g.H + Po

式中:

P : 液位計迎液面所受壓力

ρ: 被測液體密度

g : 當地重力加速度

Po : 液面上大氣壓

H : 投入式液位變送器投入液體的深度

同時,通過導氣不鏽鋼將液體的壓力引入到感測器的正壓腔,再將液面上的大氣壓 Po 與感測器的負壓腔相連,以抵消感測器背面的 Po ,使感測器測得壓力為:ρ .g.H ,顯然 , 通過測取壓力 P ,可以得到液位深度。

技術參數

量程:0~5,10,15,20,25,30m或定製
精度等級:0.1%FS;0.5%FS(可選)
穩定性能:±0.05%FS/年;±0.1%FS/年
過載能力:150%FS
零點溫度係數:±0.01%FS/℃
滿度溫度係數:±0.02%FS/℃
防護等級:IP68
輸出信號:RS485、4-20mA(可選)
供電電源:9V~36VDC
環境溫度:-10℃~80℃
存儲溫度:-40℃~85℃
結構材料:外殼:不鏽鋼1Cr18Ni9Ti

密封圈:氟橡膠

膜片:不鏽鋼316L

電纜:φ7.2mm聚氨酯專用電纜

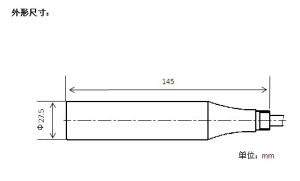

投入式液位變送器尺寸示意圖投入式液位變送器尺寸示意圖

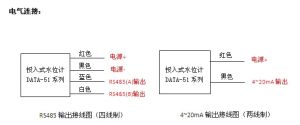

投入式液位變送器電氣連線示意圖投入式液位變送器電氣連線示意圖

投入式液位變送器參數表

測量介質

液體

測量範圍 量程代碼 量程範圍(KPa) 測量範圍(KPa)
3 0,8~7,5KPa 0~7,5KPa
4 1,0~37,4KPa 0~37,4KPa
5 4,7~186,8KPa 0~186,8KPa
6 17,3~690KPa 0~690KPa
7 51,7~2068KPa 0~2068KPa
輸出信號 二線制 ,4~20mADC輸出, 疊加 , HART協定 , 數字通訊
電,源 24VDC(正常工作電壓範圍10,5~40VDC)
防爆標誌 二線制 ,4~20mADC輸出,疊加HART協定數字通訊
防護等級 IP68
量程比 100,1
精度等級 0,1級
穩定性 0,1級,36個月誤差為最大量程的±,0,25%

技術指標

測量範圍:0.3~110m

精度:0.2、0.5、1.0級

工作溫度:-20~80℃

輸出信號:二線制4~20mADC

電源電壓:標準24VDC(12~36VDC)

不靈敏區:≤±1.0%FS

負載能力:0-600Ω

相對溫度:≤85%

防護等級:IP68

防爆標誌:ExiaⅡCT4-7

選型參考

型譜

說明

SK-DBS50 投入式液位變送器
類別 1 纜式
2 桿式(感測器裝在底部,直接接觸液體介質)
3 防腐式
4 導壓桿式(感測器裝在上部,不直接接觸介質)
過程連線形式 T 支架安裝
N 法蘭安裝DN40,PN1,0
Y 特別約定
感測器連線材料 1 304 桿式
2 316
3 316L
4 丁晴橡膠與, 聚氯乙烯 , 複合物 纜式
5 聚四氟乙烯 ,(聚丙烯法蘭)
防爆方式 O 不防爆
E 本安防爆Exia,ⅡCT6
顯示方式 O 不帶現場批示
Z 帶, 電流表 ,指示(0-100%刻度)
X 帶現場顯示
配重情況 O 無需配重
W 需要配重
-□ 安裝高度(mm)
-□ 測量高度(mm)
-□ 被測介質密度(g/cm3)

投入式液位變送器它可將各種物位參數的變化轉換成標準電流信號,遠傳至操作控制室,供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式,可適用於 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位,料位或物位的連續檢測,可廣泛套用於各種工業過程中的檢測控制。

優勢分析

投入式液位變送器它可將各種物位參數的變化轉換成標準電流信號,遠傳至操作控制室,供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式,可適用於 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位,料位或物位的連續檢測,可廣泛套用於各種工業過程中的檢測控制。

特點:

結構簡單:無任何可動或彈性元件,因此呆靠性極高,維護量極少。

安裝方便:內裝式結構尤其顯示出這一特點,無需任何專用工具。

調整方便:零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變,兩個調整互不影響。

用途廣泛;適用於高溫高壓、強腐蝕等介質的液位測量。

主要技術指標

有效檢測範圍:0-0.2-20m

精 度:0.5級、1級、1.5級

承壓範圍:負壓、常壓、高壓(32MPa以下)

工作溫度:-50~240℃

環境溫度:-20~75℃

適用介質:酸、鹼、鹽或對聚四氟乙烯無腐蝕的任意介質

輸出信號:4-20mA、二線制

供電電源:負載電阻 0-750Ω DC24V

固定方式:螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。

現場顯示:模擬顯示0-100%、數字顯示、現場深度

相關產品介紹

投入式液位變送器是家族系列投入式液位變送器代表產品,其優越的性能指標領先國內各知名品牌投入式液位變送器,趕超世界同類一流投入式液位變送器產品。其超高的性價比使其2009年銷售量領跑全國同類投入式液位變送器產品。

特點

1:安裝靈活,使用方便,效準簡單,可現場顯示

2:信號隔離放大,截頻干擾設計,抗干擾能力強

3:防結露,防雷擊,防腐蝕,防堵塞設計

4:探頭直徑19mm~42mm可選

5:接線反向和過壓保護,限流保護

6:超寬的價格區間,方便選用

典型套用領域

投入式液位變送器廣泛套用於河流、地下水位、水庫、水塔及容器等場合的液位測量與控制,它是通過測量液體的壓力進而換算成液位的一種感測器,原理在於所測液體靜壓與該液體的高度是成正比例的關係。投入式液位變送器可分為是否需要帶顯示,是否需要遠傳兩種。感測器芯體通常採用擴散矽壓阻、陶瓷電容或藍寶石,具有測量精度高、結構緊湊、穩定性好等特點。

選擇投入式液位變送器的時候要先考察套用場合,如果在腐蝕性環境當中套用,要選擇防護等級高,且防腐感測器,還要注意液位感測器量程的大小和接口的要求。投入式變送感測器廣泛套用於水廠、污水處理場、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、油罐、水文地質、水庫、河道、海洋等場合液位的測量,電路採用抗干擾性號隔離放大,截頻干擾設計(抗干擾能力強,防雷擊)、過壓保護,限流保護,抗衝擊,防腐等設計,受到廠家的一致認可。

正確安裝

投入式液位變送器使用與安裝的注意事項:

1.液位變送器運輸、儲存時應恢復原包裝,存放在陰涼、乾燥、通風的庫房內。

2.使用中發現異常,應關掉電源,停止使用,進行檢查

3.接供電電源時應嚴格按照接線說明進行連線。

投入式液位變送器如何安裝:

液位計應安裝在靜止的深井、水池中時,通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔,以便水通暢進入管內)固定於水中,然後將投入式液位變送器放入鋼管中即可使用。變送器的安裝方向為垂直,投入式安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合,可在變送器上纏繞鋼絲,利用鋼絲減震,以免拉斷電纜線。測量流動或有攪拌的液體的液位時,通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔。

投入式液位變送器怎樣解決抗干擾問題

投入式液位變送器穩定性好,精度高,安裝使用相當方便。在日常使用中會受到很多因素的影響。為使用戶能夠更好的使用投入式液位變送器,為廣大消費者提供一下解決辦法。

首先大家都使用了傳統的方法解決的但是沒有很好效果。對於這種傳統的方法也就是測量設備上一個小水箱的液位時,把壓力變送器檢安裝在水箱的底部,感測器線的性化不錯。但存在一個問題,當水箱上面有水流下來時,會使下面的壓力擺動比較大。分析數據來看,用1秒鐘取出一個數據,顯示的擺動比較大,其中又有正確的數值;用10ms取出一個數來平均,效果也不好。如何進行解決?

投入式液位變送器的防干擾問題解決方法:

避免液體下流時壓力直接衝擊探頭,或者用其他的物體擋住液體下流時候那瞬間直接衝擊的壓力就可以了;

把進水口裝成淋浴式的,把一股大水流切斷成小水流噴灑下來,效果還不錯;把進水管口彎一下,使進水口略微往上翹一點,水在出來時會首先往空中拋然後再落下,減少了直接衝擊(將動能轉換成勢能)。

調試方法

投入式液位變送器在出廠時已按銘牌標註量程精確校正,只要介質的密度等參數符合銘牌要求,一般無需調整。卻需要調整量程或零位,請按以下方法調校:

1、擰下保護蓋,外接標準24VDC電源及電流表(要求0.2%級以上精度)即可調整

2、在投入式液位變送器沒有液體的情況下,調節零點電阻器,使之輸出電流4mA

3、投入式液位變送器加液到滿量程,調節滿程電阻器,使之輸出電流20mA

4、反覆以上步驟兩三次,直到信號正常

5、請分別輸入25%、50%、75%的信號校核投入式液位變送器誤差

6、對於非水的介質,投入式液位變送器用水校驗時,應按實際使用的介質密度產生的壓力進行換算。如:介質密度為1.3時,校驗1m量程時要用1.3m水位標定

7、調節完畢,擰緊保護蓋

8、投入式液位變送器的校驗周期為每年一次

產品參數

主要技術參數:

測量範圍: 0-0.1 米~ 0-35 米

最大過載: 不超過管長1.5倍

測量形式: 平衡罩式

精度等級: 0.5%F · S

電源電壓: 24VDC

負載電阻: ≤ 500 Ω

測量介質: 各種液體

長期穩定性: ± 0.2% F · S/ 年

環境相對濕度: 0 ~ 95%

補償溫度: 0 ~ 70 ℃

工作溫度: -40 ~240℃ 最高溫度可以做到 350 度(需定做)

結構特點:

外殼: 壓鑄合金鋁

主體結構材料: 1Cr18Ni9Ti

電氣接口: M20×1.5

調試方法:

擰下保護蓋,即可看到調零和滿程電阻器,外接標準電源及電流表(0 . 2極以上),即可調整,步驟如下:

◆在變送器沒有液體的情況下,調節零點電阻器,使之輸出電流4 m A,

◆變送器加液到滿量程,調節滿程電阻器,使之輸出電流20 m A,

◆反覆以上步驟兩三次,直到信號正常。

◆調節完畢,擰緊保護蓋。
