技術簡介

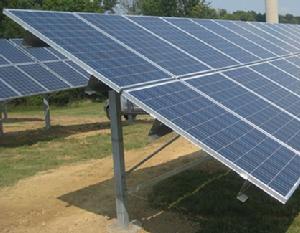

打樁地面支架系統用於大型商用和共用光伏電站，適合非石化土壤，有框和無框的太陽能板都適用。
該系統C型鋼柱子可以用打樁機快速打入地面1-2米，而後直接將鋁合金支撐結構，加大型導軌和壓塊組裝成支架系統。
打樁式地面支架系統技術特點
安裝地點: 開闊地面
最大風速: 小於60m/s
最大雪壓: 小於1.4KN/m2
組件類型: 有框或無框
組件放置: 豎直
主結構材質: 高強度鋁合金
緊固件材質: 不鏽鋼
安裝優勢
安裝簡便
部分零件工廠組裝
節省現場安裝時間
安全可靠:
結構經過嚴格的計算及測試
以抵抗最惡劣的氣候條件
靈活可調:
全面考慮安裝的困難點
進行巧妙設計，以保證其靈活可調
十年質保
10年質量保證
使您免受頻繁維修的煩惱
安裝注意事項
停止工作，在暴風雨的天氣。太陽能電池組件可以被捕獲在風中，使你跌倒。
從未一步或坐在玻璃表面的太陽能電池組件。玻璃可以打破，導致休克或身體傷害。該模組也可以停止發電。
總是用零部件供應附加的太陽能電池組件支架。使用較弱的零件，如螺絲過短，是危險的，可能導致太陽能模組或上下。
總是使用規定的工具。太陽能電池組件或安裝可能下降，如果安裝不足夠強大，例如當零件不收緊足夠。
不會修改或切割零件。這樣做是危險的。無法保證安全。
產品應安裝和維護人才。防止非授權人員遠離太陽能模組
點檢查
確定風荷載的現場安裝。請與您當地的建築和安全部門的特殊要求。確保屋頂結構可以支持的活的和死的負載造成的安裝光伏陣列。
安裝太陽能電池組件面向南方，如果可能的話。安裝的東西也是可能的，雖然數額發電量會較低。
安裝步驟
確定位置的屋頂掛鈎，根據你的設計。
屋頂鉤不得按對屋頂瓦。把它平。如果有必要，墊片屋頂鉤與木材。
如有必要，使用角磨機、錘切凹瓦覆蓋屋頂掛鈎的點在屋頂掛鈎是通過。（警告！不能使用固定屋頂鉤梯，這個極值點負荷可能損害瓦以下。
安裝的軌道屋頂掛鈎。你的軌道包括不同的長度，總是開始與最短的一塊。安裝軌鉤在屋頂上的鬆散，使用t-screw。
安裝夾具
安裝接頭連線多個軌在一起。滑動接合的後側上的預裝配軌。把第一螺栓牢固。然後滑下軌拼接成的。當走到了一起，緊固螺栓。連線完成。擴大的差距在鋼軌接頭的建議。留下一個缺口，一個手指的寬度。
放置第一個模組的底部的行。滑動端鉗緊模組和系。安裝結束夾中部夾。
夾安裝
滑下一個模組的安裝模組。加快中部夾。安裝其他組件和夾在這方式。即使保持模組。
