手搖刷式Y型過濾器

技術參數設計工作壓力：≤1.0Mpa。 壓損：≤0.015MPa 過濾精度：d=1.2mm。

設備結構與工作原理

手搖刷式Y型過濾器由骨質尼龍刷及不鏽鋼部件組成，該部件穿過過濾器蓋，刷式裝置安裝在不鏽鋼濾網內部，過濾器蓋外裝一簡便的手柄，只需輕輕轉動手柄，即能從濾網上刷除微粗雜質通過排污口排出，刷洗過程中水流不中斷，不必停機和拆卸過濾器清洗濾網，外殼為優質碳鋼筒體。

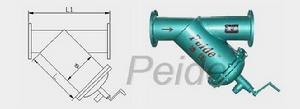

沛德手搖刷式Y型過濾器

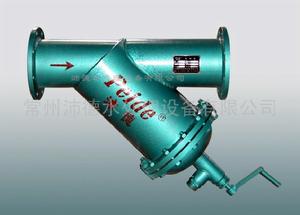

沛德手搖刷式Y型過濾器
技術參數　設計工作壓力：≤1.0Mpa。 壓損：≤0.015MPa 工作溫度：≤90℃ 過濾精度：d=1.2mm。規格型號

型號	出入口徑	Φ	L	L1	L2	L3	H
inch	mm	mm	mm	mm	mm	mm	mm
CKG-2S	2	50	159	300	600	80	810	650
CKG-3S	3	80	159	300	600	80	810	660
CKG-4S	4	100	159	300	700	80	810	670
CKG-5S	5	125	219	350	750	80	820	680
CKG-6S	6	150	275	350	800	80	950	720
CKG-8S	8	200	325	525	850	80	1050	850
CKG-10S	10	250	377	650	900	80	1350	1050
CKG-12S	12	300	426	700	950	100	1740	1360
CKG-14S	14	350	478	820	1170	100	2350	1740

沛德手搖刷式Y型過濾器

沛德手搖刷式Y型過濾器安裝與使用

手搖刷式過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。 當進出口壓力壓差達到0.04MPa時,需打開排污閥,人工輕輕轉動手柄刷洗過濾網,直至排污口出水水質變清後停止刷洗和排污,整個排污過程系統可正常運行,無需停機。
