成卷機組用途 （扁圓線）
成卷機用於圓線、扁護套線成圈及打扎。成圈機組生產效率高、排線質量好，解決了業界圓線、扁護套線成圈打扎與大線盤聯動生產的難題。
成卷機在電線電纜行業中的套用具有以下優勢
1、裝、卸收線盤快速、方便。放線自動剎車不亂線。放線盤採用升降機構，減輕人工勞動。
2、自動排線採用特殊裝置、成盤打扎速度快。
3、電線成圈後，排線整齊、美觀，可迅速綑紮與輕鬆取下，效率高，用時短。
成卷機組技術參數
1、線盤外徑：Φ400mm
2、線盤內芯：圓線Φ130mm、扁線Φ160mm（選裝120、150、160mm）

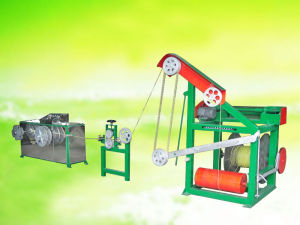

電線設備 成卷機3、線盤寬度：50～80mm（可調，根據用戶選裝）
4、扁護套電線成卷最大線徑：Φ6.8×12mm（或162以下圓電線）
5、圓線線徑範圍（或平方）：3～8mm（1.5～102）
6、成卷打扎時間：1分鐘
7、電機功率：2.2kw（2.2kw變頻電機）
8、放線盤規格：PN400、500、630（根據用戶線盤內孔製作）
9、護套電線平方：1.5、2.5、4、6（102鋁塑、銅塑電線單芯線徑）
10、放線盤升降形式絲槓式（升降電機1.5kw-4級）
11、放線盤安裝形式有軸式
成卷機的配置

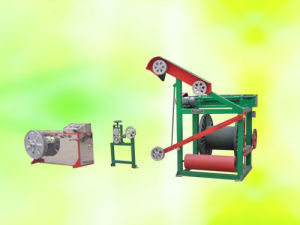

成卷機由儲線式自動漲力控制放線架、計米裝置和高速電線成圈主機三部分組成。
成圈機組各組成部分的功能
1、成卷機組放線部分－－儲線式自動漲力控制放線架
儲線式自動漲力控制放線架，採用槓桿式上盤裝置，可快速更換線盤。放線速度與主機完全同步，
2、成卷機計米部分－－計米裝置
計米輪採用半米輪裝置。壓輪採用塗膠輪，計米輪與壓線輪採用單向軸承，線材只能前行而不能後退。
3、成卷機主機
1)採用漲力滑移式排線裝置，排線層繞速度快。
2)排線漲力靠線材自漲力，可保證排線節距不受線徑大小的影響，使線材平行排列形成層繞式卷繞收卷。
3)收卷頭採用自動漲縮裝置。
成卷機的安裝說明：
1.打開包裝箱，先檢查產品各部分情況。然後依照合格證明書內的裝箱單清點配件數量。
2.為保證成圈打卷的效果，必須按安裝圖要求擺放，用膨脹螺栓固定。
成卷機的維護保養
1、排線導輪桿工作時需要加注潤滑油，使其有一定的潤滑油膜。
2、軸承應運轉500小時加注一次潤滑油油脂。
3、自動漲緊放線機升降絲槓部件、蝸輪蝸桿部件，根據使用情況加注潤滑油。
4、自動漲緊放線機上的懸臂儲線輪、固定輪，應每月加注一次潤滑油。
