感應同步器

感應同步器，將角度或直線位移信號變換為交流電壓的位移感測器，又稱平面式旋轉變壓器。

感應同步器

正文

將角度或直線位移信號變換為交流電壓的位移感測器，又稱平面式旋轉變壓器。它有圓盤式和直線式兩種。在高精度數字顯示系統或數控閉環系統中圓盤式感應同步器用以檢測角位移信號，直線式用以檢測線位移。感應同步器廣泛套用於高精度伺服轉台、雷達天線、火炮和無線電望遠鏡的定位跟蹤、精密數控工具機以及高精度位置檢測系統中。

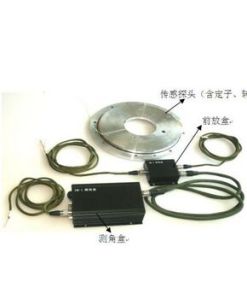

結構　圓盤式感應同步器由定、轉子組成（見圖）。其製作過程是先用0.1毫米厚的敷銅板刻制或用化學腐蝕方法製成繞組，再將它固定到10毫米厚的圓盤形金屬或玻璃鋼基板上，然後塗敷一層防靜電禁止膜。定轉子間間隙為0.2～0.3毫米。轉子繞組為單相連續扇形分布，每根導片相當於電機的一個極，相鄰導片間距為一個極距。定子繞組為扇形分段排布，極距與轉子的相同。直線式感應同步器與圓盤式結構相似。不同的是它由定尺與滑尺組成，繞組為等距排列。
工作原理　感應同步器工作原理與旋轉變壓器的工作原理相同。圓盤式感應同步器的轉子共有 N 個導片。當轉子轉過角度θ時，定子繞組A和B分別感應輸出電勢

　

式中Em為定子繞組感應電勢最大值，ω為激磁電源角頻率。其最高精度與繞組的極對數有關。感應同步器的轉子轉角變化360°/N 時定子的頻率變化1赫,因此精度大為提高,最高精度可達0.1″。直線式感應同步器的滑尺移動距離為x時，滑尺繞組中分別感應輸出電勢

當極距τ＝1毫米時,測量精度為±25微米。感應同步器有鑒幅型和鑒相型兩種工作方式。

特點

（1）精度高。定尺的節距誤差有平均自補償作用。
（2）測量長度不受限制。感應同步器可以採用多塊定尺接長，增大測量尺寸。
（3）工作可靠、抗干擾性強。
（4）維護簡單、壽命長。
（5）抗擾能力強、工藝性好、成本較低，便於複製和成批生產。
（6）輸出信號較微弱，需要放大倍數較高的前置放大器。
