圖框

圖框，是指工程製圖中圖紙上限定繪圖區域的線框。圖紙上必須用粗實線畫出圖框。圖框格式有留裝訂邊和不留裝訂邊兩種，但同一產品圖樣只能採用一種格式。圖框線與紙邊界線之間的區域稱為周邊。標題欄處在長邊上的為X型圖紙，標題欄處在短邊上的為Y型圖紙。有裝訂邊圖紙的圖框格式，裝訂側的周邊尺寸a要比其他三個周邊的尺寸c大一些，各周邊的具體尺寸與圖紙幅面有關。當圖樣需要裝訂時，一般採用A3幅面橫裝，或A4幅面豎裝。

圖框分類

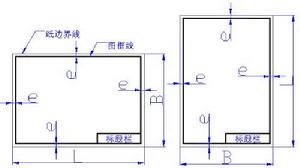

圖框格式

標題欄處在長邊上的為X型圖紙，標題欄處在短邊上的為Y型圖紙。看圖的方向一般與看標題欄的方向一致。

圖框線與紙邊界線之間的區域稱為周邊。有裝訂邊圖紙的圖框格式，裝訂側的周邊尺寸a要比其他三個周邊的尺寸c大一些，各周邊的具體尺寸與圖紙幅面有關。

當圖樣需要裝訂時，一般採用A3幅面橫裝，或A4幅面豎裝。無裝訂邊圖紙的圖框格式，其周邊尺寸均為e。

留邊尺寸

留邊尺寸如下表（單位：MM）：

幅面代號	A0	A1	A2	A3	A4
B*L	841*1189	594*841	420*594	297*420	210*297
e	20	20	10	10	10
c	10	10	10	5	5
a	25	25	25	25	25
