用途
該系列產品適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各項性能指標。
規格型號列表
容積（單位：L） 工作室尺寸（D*W*H）mm 外型尺寸（D*W*H）mm
一、
BJYSL-DHS-100工作室尺寸：450×450×500mm外型尺寸：1150×900×1650mm
BJYSL-DHS-225工作室尺寸：500×600×750mm外型尺寸：1200×1100×1900mm
BJYSL-DHS-500工作室尺寸：800×700×900mm外型尺寸：1350×1280×2200mm
BJYSL-DHS-800工作室尺寸：800×1000×1000mm外型尺寸：1450×1480×2300mm
BJYSL-DHS-010工作室尺寸：1000×1000×1000mm外型尺寸：1650×1480×2300mm
二、
LRHS-101B-LH450×450×5001160×1000×1610
LRHS-225B-LH500×600×7501210×1150×1870
LRHS-504B-LH700×800×9001260×1340×2070
LRHS-800B-LH800×1000×10001370×1550×2170
LRHS-1000B-LH1000×1000×10001560×1550×2170
技術指標
1、溫度範圍：-60℃～150℃
2、濕度範圍：30～98%RH（溫度在25℃～80℃時）
3、溫度均勻度：≤2℃（空載時）
4、濕度均勻度：+2、-3%RH
5、溫度波動度：±0.5℃（空載時）
6、濕度波動度：±2%
7、溫度偏差：±2℃
8、濕度偏差：±2%
9、降溫速率：0.7～1.0℃/min
10、升溫速度：1.0～3.0℃/min
11、時間設定範圍：1～9999H
12、濕度交變範圍：40～98%RH
加濕系統
1、淺漕加濕方法
2、加濕器控制方式：無觸點等周期脈衝調寬，SSR（固態繼電器）
3、具有水位自動補償、缺水報警系統
4、濕度控制均採用P.I.D+S.S.R系統同頻道協調控制
5、加熱加濕功率:遠紅外不鏽鋼高速加溫（0.75KW×3）鎳鉻合金電熱管
低溫控制方式
為了保證試驗箱對降溫速率和最低溫度的要求，本試驗箱的製冷系統採用進口壓縮機所組成的復疊式製冷系統，該製冷系統具有匹配合理、可靠性高、使用維護方便等優點，後製冷劑經截流閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的製冷系統的設計套用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統的運行費用下降到較為經濟的狀態。
原理
PID控制LED顯示，功能強大，操作簡單，利用多翼式 送風機強
安全保護裝置完備，並提供故障排除方法；
系統：平衡調溫調濕控制項系統
箱體結構
箱體採用數控工具機加工成型，造型美觀大方，並採用無反作用把手，操作簡便。箱體內膽採用進口高級不鏽鋼（SUS304）鏡面板，箱體外膽採用A3鋼板噴塑，增加了外觀質感和潔淨度。
補水箱置於控制箱體右下部，並有缺水自動保護，更便利操作者補充水源。
大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
水路系統管路電路系統方便維護和檢修。
箱體保溫採用超細玻璃纖維保溫棉，可避免不必要的能量損失。
箱體左側配一直徑50mm的測試孔，可供外接測試電源線或信號線使用。
可程式控制器
溫濕度控制儀表採用（觸控螢幕）全進口超大螢幕畫面，熒幕操作簡單，程式編輯容易。控制器操作界面設中英文可供選擇，實時運轉曲線圖可由螢幕顯示。
具有120組程式12000段999循環步驟的容量，每段時間設定最大值為99小時59分。
資料及試驗條件輸入後，控制器具有螢屏鎖定功能，避免人為觸摸而停機。
具有RS-232或RS-485通訊界面，可在電腦上設計程式，監視試驗過程並執行自動開關機等功能。
具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
冷凍及風路循環系統
制冷機採用法國原裝“泰康”全封閉壓縮機。冷凍系統採用單元或二元式低溫迴路系統設計。
採用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫濕度分布均勻。
風路循環出風迴風設計，風壓、風速均符合測試標準，並可使開門瞬間溫濕度回穩時間快。
升溫、降溫、加濕系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。
技術參數
選型：
| 型號 | CLM-GD(J)S-100 | CLM-GD(J)S-225 | CLM-GD(J)S -500 | CLM-GD(J)S -800 | CLM-GD(J)S -010 |
| 工作室尺寸 D×W×H | 450×450×500 | 500×600×750 | 700×800×900 | 1000×800×1000 | 1000×1000×1000 |
| 外形尺寸D×W×H | 1020×800×1580 | 1070×10301×825 | 1370×1130×1975 | 1570×1230×2125 | 1570×1430×2125 |
| 總功率 | A:4.5KW B:4.7KW C/D;5.5KW | A:5KW B:6KW C/D:7KW | A:6KW B:7KW C/D:8.5KW | A:8KW B:11KW C/D;12KW | A:11KW B:12KW C/D:16KW |
| 淨重 | A:190kg B:260kg C/D:290kg | A:260kg B:290kg C/D:330kg | A:320kg B:390kg C/D:430kg | A:460kg B:520kg C/D:560kg | A:560kg B:610kg C/D:690kg |
性能指標
| 溫度範圍 | D:0℃~150℃H:-20℃~150℃ M:-40℃~150℃ L:-70℃~150℃ |
| 濕度範圍 | 20~98% R?H |
| 波動/均勻度 | ≤±0.5℃ /±2℃ |
| 溫度偏差 | +2%、-3%R?H |
| 升溫時間 | -20℃~100℃約35min -40℃~100℃約45min -70℃~100℃約55min |
| 降溫時間 | 25℃~40℃約55min 25℃~60℃約65min 25℃~70℃約80min |
溫濕度運行控制系統
| 控制器 | 進口微電腦溫濕度集成控制器（溫度直接顯示百分數） |
| 精度範圍 | 設定精度：溫度±0.1℃、濕度±0.1%R?H，指示精度：溫度± 0.1℃、溫度±0.1%R?H |
| 溫濕度感測器 | 鉑金電阻？PT100Ω |
| 加熱系統 | 完全獨立系統，鎳鉻合金電加熱式加熱器 |
| 加濕系 | 外置隔離式，全不鏽鋼鍋爐式淺表面蒸髮式加濕器 |
| 除濕系統 | 採用蒸發器盤管露點溫度層流接觸式加濕器 |
| 供水系統 | 加濕供水採用自動控制且可回收余水，節水降耗 |
| 製冷系統 | 全封閉風冷單級壓縮製冷方式/原裝“泰康”/全封閉風冷複選壓縮製冷方式 |
| 循環系統 | 耐溫低噪音空調型電機，多葉式離心風輪 |
使用材料
| 外箱材質 | 優質碳素鋼板，表面磷化靜電噴塑處理 |
| 內箱材質 | SUS304不鏽鋼優質鏡面光板 |
| 保溫材質 | 超細玻璃纖維棉 |
| 門框隔熱 | 雙層耐高低溫老化矽橡膠門密封條 |
校正
目前國內權威第三方校正檢測單位，採用的準確的方法就是9點溫濕度校正法，用於檢驗箱體內部各點的溫濕度均勻度以及偏差。第三方檢測單位同時會出具檢測報告。校正頻率為每年一次。箱體材質
內箱材質 不鏽鋼一級鏡面光板(SUS304)。外箱材質 不鏽鋼霧面線條處理。
保溫材質 硬質發泡及玻璃棉。
控制系統 採用日本原裝控制器。
冷凍系統 採用法國"泰康"系列製冷系統。
保護裝置 無熔絲開關,壓縮過載過熱保護,超溫、缺水、缺相保護，故障報警系統。
工作原理
製冷工作原理：製冷循環採用逆卡若循環，該循環出兩個等溫過程和兩個絕熱過程組成，其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。後製冷劑經截流閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。本試驗箱之製冷系統採用1套 法國產泰康全封閉壓縮機所組成的單元氟利昂製冷系統。製冷系統的設計套用能量調節技術,既能保證制冷機組正常運行,又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統保持在最佳的運行狀態。採用平衡調溫（BTC）,既在製冷系統在連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。
設備結構
(1) 試驗箱箱體為整體結構形式，製冷系統位於箱體後下部，控制系統位於試驗箱的上部。(2)工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置；試驗箱左側設有Ф50電纜孔，試驗箱為單開門(不鏽鋼嵌入式門拉手)
(3)採用雙層耐高溫抗老化矽橡膠密封，可有效保證試驗箱溫度的流失
(4)箱門上設有觀察窗、防霜裝置及可開關控制的照明燈。觀察窗採用多層中空鋼化玻璃,內側膠合片式導電膜加熱除霜。照明燈採用進口品牌飛利浦燈管，可有效的全方位觀察工作室內的試驗變化。
設備材質
(1)工作室內壁採用進口SUS304﹟不鏽鋼鏡面板加工成型,壁面耐高溫、耐腐蝕且易於清洗(2)外殼採用優質冷軋板加工成型，表面磷化靜電噴粉經高溫處理，耐摩擦，耐腐蝕，耐剝離
(4)保溫隔熱層採用硬質聚胺脂發泡及超細保溫棉.
(5)不鏽鋼翅片式高速加溫（1.0KW×1）電熱管
(6)專用電機、離心對流風扇，以達強度對流 垂直擴散循環
(7)進口SUS304﹟不鏽鋼鏡面板特製風道，採用分流鼓風，可有效保證試驗箱內溫度循環的均勻性
(8)不鏽鋼可移式樣品試架，每層承重達25Kg以上（共二層）
(9)製冷系統選用法國原裝進口單元式泰康全封閉壓縮機組，製冷劑採用DUPONT公司歐II標準R404a冷媒
(10)風冷式冷凝器,翅片式對流蒸發器
(11)進口製冷輔助件(義大利產電磁閥，過濾器，美國產壓力控制器，油壓控制器,避震軟管,台灣產油分離器等)
(12)溫度測量採用進口PT-100感測器.
(13)溫度控制採用進口溫度控制器(設定方式為輕觸按鍵式).對箱內所需溫度進行檢測和控制，加熱執行元件採用SSR固態繼電器。
符合標準
GB2423.1-89低溫試驗方法、GB2423.2-89高溫試驗方法、GB2423-93試驗D6交變濕熱試驗方法、IEC68-2-30試驗方法。
控制器說明
原裝韓國進口，中英文液晶顯示LCD觸摸式面板，畫面對談式輸入數據,溫濕度同時可程控,背光燈17段可調，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過螢幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以數據形式顯示於螢幕上。TEMI880彩色觸摸式智慧型可程式溫濕度控制器：
原裝韓國進口，中英文液晶顯示LCD觸摸式面板，畫面對談式輸入數據,溫濕度同時可程控,背光燈17段可調，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過螢幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以數據形式顯示於螢幕上。
TEMI300液晶顯示薄膜按鍵式：
原裝韓國進口，薄膜按鍵式數據輸入,溫濕度同時可程控器,英文表示及3.1〞LCD液晶顯示控制器

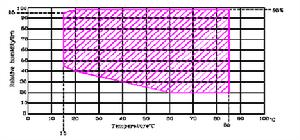

溫濕度對照表：
一、 設備選擇依據
存在於地球表面及大氣層空間中的自然環境因素和誘發環境因素的種類，目前還無法統計出個確切的數目。其中對工程產品（設備）的使用及壽命影響較大的因素不下幾十種。從事工程產品環境條件研究的工程師們將自然界存在以及人類活動所誘發的環境條件整理歸納為一系列的試驗標準和規範，用以指導工程產品的環境及可靠性試驗。如指導軍工產品進行環境試驗的GJB150—中華人民共和國國家軍用標準《軍用設備環境試驗方法》,指導電工電子產品進行環境試驗的GB2423—中華人民共和國國家標準《電工電子產品環境試驗方法指南》等。因此，我們選擇環境及可靠性試驗設備時主要的依據是工程產品的試驗規範和試驗標準。
其次，為了規範試驗設備中環境試驗條件的容差，保證環境參數的控制精度，國家技術監督機構及各工業部門還制訂了一系列的環境試驗設備及檢測儀器儀表的檢定規程。如中華人民共和國國家標準GB5170《電工電子產品環境試驗設備基本參數檢定方法》,又如國家技術監督局頒布實施的JJG190-89《電動振動試驗台系統試行檢定規程》等。這些檢定規程也是選擇環境及可靠性試驗設備的重要依據,不符合這些檢定規程要求的試驗設備是不允許投入使用的。
設備選擇基本原則
環境及可靠性試驗設備的選擇應遵循以下五條基本原則：1．環境條件的再現性
在試驗室內完整而精確地再現自然界存在的環境條件是可望而不可及的事情。但是，在一定的容差範圍之內，人們完全可以正確而近似地模擬工程產品在使用、貯存、運輸等過程中所經受的外界環境條件，這段話用工程的語言概括，就是“試驗設備所創造的圍繞被試產品周邊的環境條件（含平台環境）應該滿足產品試驗規範所規定的環境條件及其容差的要求”。如用於軍工產品試驗的溫度箱不僅要滿足國軍標GJB150.3-86、GJB150.4-86中根據不同類型產品所規定的高溫、低溫的試驗量值、試驗時間，同時也應滿足試驗規範中對溫度場的均勻性和溫度控制精度的要求。只有這樣，才能保證在環境試驗中環境條件的再現性。2．環境條件的可重複性
一台環境試驗設備可能用於同一類型產品的多次試驗，而一台被試的工程產品也可能在不同的環境試驗設備中進行試驗，為了保證同一台產品在同一試驗規範所規定的環境試驗條件下所得試驗結果的可比較性，必然要求環境試驗設備所提供的環境條件具有可重複性。這也就是說，環境試驗設備施用於被試驗產品的應力水平（如熱應力、振動應力、電應力等）對於同一試驗規範的要求是一致的。環境試驗設備所提供環境條件的可重複性是由國家計量檢定部門依據國家技術監督機構所制定的檢定規程檢定合格後提供保證。為此，必須要求環境試驗設備能滿足檢定規程中的各項技術指標及精度指標的要求，並且在使用時間上不超過檢定周期所規定的時限。如使用非常普遍的電動振動台除滿足激振力、頻率範圍、負載能力等技術指標外，還必須滿足檢定規程中規定的橫向振動比、台面加速度均勻性、諧波失真度等到精度指標的要求，而且每次檢定後的使用周期為二年，超過二年必須重新檢定合格後才能投入使用。
3．環境條件參數的可測控性
任何一台環境試驗設備所提供的環境條件必須是可觀測的和可控制的，這不僅是為了使環境參數限制在一定的容差範圍之內，保證試驗條件的再現性和重複性要求，而且從產品試驗的安全出發也是必須的，以便防止因環境條件失控導致被試產品的損壞，帶來不必要的損失。目前各種試驗規範中大體要求參數測試的精度不應低於試驗條件允許誤差的三分之一。4．環境試驗條件的排它性
每一次進行的環境或可靠性試驗，對環境因素的類別、量值及容差都有嚴格的規定，並排除非試驗所需的環境因素滲透其中，以便在試驗中或試驗結束後判斷和分析產品失效與故障模式時，提供確切的依據，故要求環境試驗設備除提供所規定的環境條件外，不允許對被試產品附加其它的環境應力干擾。如電動振動台檢定規程中所限定的台面漏磁，加速度信噪比、帶內帶外加速度總均方根值比。隨機信號的檢驗、諧波失真度等精度指標都是為了保證環境試驗條件的唯一性而制定的檢定項目。5．試驗設備的安全可靠性
環境試驗，特別是可靠性試驗，試驗周期長，試驗的對象有時是價值很高的軍工產品，試驗過程中，試驗人員經常要在現場周圍進行操作或測試工作，因此要求環境試驗設備必須具有運行安全、操作方便、使用可靠、工作壽命長等特點，以確保試驗本身的正常進行。試驗設備的各種保護、告警措施及安全聯鎖裝置應該完善可靠，以保證試驗人員、被試產品和試驗設備本身的安全可靠性。溫濕度箱的選擇
1． 溫濕度箱容積的選擇將被試產品（元器件、組件、部件或整機）置入氣候環境箱進行試驗時，為了保證被試產品周圍氣氛能滿足試驗規範所規定的環境條件，氣候箱工作空間尺寸與被試產品外廓尺寸之間應遵循以下幾點規定：
a 被試產品的體積（W×D×H）不得超過試驗箱有效工作空間的（20-35）（推薦選用20）。對於在試驗中發熱的產品推薦選用不大於30 。
b 被試產品的迎風斷面積與該斷面上試驗箱工作腔總面積之比不大於（35-50）（推薦選用35）。
c 被試產品外廓表面距試驗箱壁的距離至少應保持100-150mm，（推薦選用150mm）。
檢查保養一覽表
檢查保養一覽表﹝氣冷﹞| 項 目 | 狀 況 | 時 間 |
| 測試棉布之更換 | 變硬，不乾淨 | 隨時 |
| 定期保養 | 每三個月 | |
| 檢查水位﹝測試布之水位及加濕 器之加濕水盤水位﹞ | 定期檢查 | 每三個月 |
| 冷凝器清潔 | 不乾淨影響散熱 | 隨時 |
| 定期保養 | 每一個月 | |
| 超溫保護器 | 長時間運轉及運轉前 | 隨時 |
| 定期保養 | 每三個月 | |
| 清潔內箱 | 運轉前 | 隨時 |
| 定期保養 | 每一個月 | |
| 清潔機體 | 定期保養 | 每六個月 |
| 清潔配電室 | 定期保養 | 每六個月 |
| 清潔加濕器及加濕水盤 | 運轉前 | 隨時 |
| 定期保養 | 每一個月 |
操作恆溫恆濕試驗機注意
1.為避免恆溫恆濕試驗機發生機器故障，請提供額定電壓範圍內的電源。2.為了防止觸電或產生誤動作和故障，在安裝和接線結束之前，請不要接通電源。
3.本產品為非防爆產品，請不要在有可燃或爆炸性氣體的壞境中使用恆溫恆濕機。
4.儀器工作中請儘量不要打開試驗箱門，高溫時打開可能會對操作人員造成燙傷，低溫時打開可能會對工作人員造成凍傷，並且可能造成蒸發器結冰，影響製冷效果。 若一定要打開，請做好一定的防護工作，
5.禁止擅自拆卸、加工、改造或修理恆溫恆濕機，否則會有產生異常動作、觸電或火災的危險。
6.機體的通風孔需保持通暢，以免發生故障、動作異常、壽命降低和火災。
7.開箱時若發現機器損壞或變形，請不要使用。
8.機器安裝設定時注意不要讓灰塵、線頭、鐵屑或其他東西進入，否則會發生錯誤動作或故障。
9.接線必須正確，一定要進行接地。不接地可能造成觸電、錯誤動作事故、顯示不正常或測量有較大誤差。
10.定期檢查端子螺絲和固定架，請不要在鬆動的情況下使用。
11.儀表運轉期間，電源入力端子蓋必須安裝在端子板上以防觸電。
12.儀表在運轉中，進行修改設定、信號輸出、啟動、停止等操作之前，應充分地考慮安全性，錯誤的操作會使工作設備損壞或發生故障。
13.請使用乾布擦拭儀表，不要使用酒精、汽油或其他有機溶劑，不要把水濺到儀表上，如果儀表浸入水中，請立即停止使用，否則有漏電、觸電或火災的危險。
14.儀表內部零件有一定的壽命期限，為持續安全地使用本儀表，請定期進行保養和維護。報廢本產品時，請依工業垃圾處理。
15。在開機之前要查看電源是否穩定。
恆溫恆濕試驗機選型指南
恆溫恆濕試驗機異常處理
恆溫恆濕試驗機屬於高精密儀器，其操作中出現些小情況也是在所難免的。那么如何快速、高效的解決問題，使測試進入正常狀態，是操作管理人員的一種能力，也是體現企業員工的素質的表現。
在試驗機運轉過程中，如果出現溫濕度控制器在運行但是卻一直未達到預先設定的值，且試驗箱實際的濕度值低於設定值很多，此時該如何辦呢？請根據我們的提示一步步操作，如果還是無法解決這個問題，那么您就應該聯繫生產廠家了。
首先，請檢查是不是電路故障，例如濕度固電器線路是否燒毀短路（如何檢測見隨後內容）？如加熱器完好無損，請調至電錶交流電壓位置，並將電壓檔位設定至600伏特的位置，將紅色和黑色檢測棒分別放線上號標註為H的那一顆固態繼電器交流兩側，同時將溫度部份的濕度設定值設定100％，此時濕度部份的固態繼電器的指示燈會亮起，若量測的電壓值沒有變化，維持在220V或380V，則代表固態繼電器燒毀並出現斷路，那么如何解決這個問題呢？請在確定問題出現的原因後，更換濕度部份的固態繼電器(線號標註為H的那一個固態繼電器)即可。
其次，請檢查恆溫恆濕機的保險絲是否燒毀?倘若燒毀請根據原裝機保險絲規格予以更換。
最後，檢查加濕桶加熱器是否損壞，檢查過程為先將加濕桶加熱器兩條線剪斷，使用三用電錶歐姆檔，量取電阻值，若電阻呈現無限大，則表示該加熱器已經燒毀，解決方法為更換同等規格型號的加濕桶加熱器（此配件可聯繫售貨廠家前來更換）。
同理，如溫濕度控制器運轉很長時間後，溫度卻一直未能達到事先設定的數值，其檢查方法同濕度不變化一樣，解決辦法也同樣。
對電池產品的測試
電池產品在測試過程中，很重要的一項就是溫濕度試驗。因為溫度和濕度對蓄電池，充電池和各類型的工業電池的壽命是致使的。要了解和檢測各類型的電池產品的性能，需要藉助恆溫恆濕試驗箱來測試。那么些它對電池產品主要起到哪些方面作用呢？
恆溫恆濕試驗箱是一款溫濕度試驗設備，主要對測試對象進行溫度和濕度影響，以試驗和檢查它的性能。
同時，我們還在低溫到高溫的測試過程中，加以濕度干擾，從高溫高濕，低溫低濕等多方面，檢測產品的耐抗性。
通過以上一系列的試驗，我們完全可以判斷電池產品的質量優劣，以及需要更改的地方。
