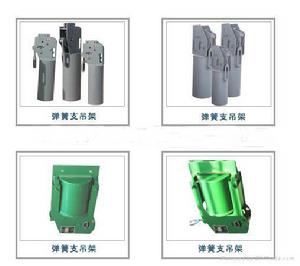

恆力彈簧支架

說明

　一種用於步進式加熱爐汽化冷卻裝置中步進機構所使用的恆力彈簧吊架，特徵是恆力彈簧組由一組受拉彈簧、一組受壓彈簧和彈簧支架組成，滾珠軸承機構由滾珠軸承，中心軸，防塵罩和Ｕ型拉桿組成，吊板上部與上聯箱進行焊接，吊板下部安裝有滾珠軸承機構，滾珠軸承機構通過調整螺絲、拉桿與恆力彈簧組上端連線，恆力彈簧組下端通過拉桿、調整螺絲與固定在管道上的管部吊耳連線。

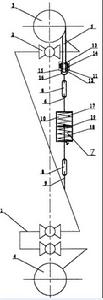

分解圖和分解說明

連線管道（１）、球體轉動接頭（２）、上聯箱（３）、下聯箱（４）及彈簧機構組成，彈簧機構由吊板（５）、滾珠軸承機構（１１）、恆力彈簧組（１０）、拉桿（６）、調整螺絲（８）、管部吊耳（９）連線組成，其特徵在於恆力彈簧組（１０）由一組受拉彈簧（１７）、一組受壓彈簧（１８）和彈簧支架（１９）組成，滾珠軸承機構（１１）由滾珠軸承（１３），中心軸（１４），防塵罩（１５）和Ｕ型拉桿（１６）組成，吊板（５）上部與上聯箱（３）進行焊接，吊板（５）下部開有吊板軸承孔（１２），滾珠軸承（１３）固定在吊板軸承孔（１２）內，中心軸（１４）支撐在滾珠軸承（１３）內，在滾珠軸承（１３）外面設有防灰罩（１５），中心軸（１４）兩端與Ｕ型拉桿（１６）連線；Ｕ型拉桿（１６）下端通過調整螺絲（８）、拉桿（６）與恆力彈簧組（１０）上端連線，恆力彈簧組（１０）下端通過拉桿（６）、調整螺絲（８）與固定在管道上的管部吊耳（９）連線。
