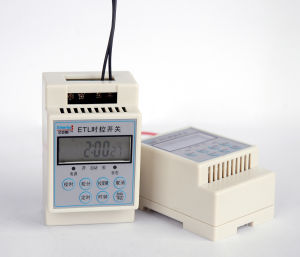

功能和用途
本系列智慧型時控器，可以根據不同的需求設定的不同的時間段，自由控制用電器的電源開關。廣泛用於路燈、霓虹燈、廣告燈等需要按時間控制電源開關的用電設備。
可以根須需求設定九組開關燈時間，可以實現多時段開關燈。
技術參數
技術參數安裝方式 導軌安裝
外觀尺寸 95*55*45mm
輸出觸點（阻性） 10A
控制次數 每個迴路9次開關
顯示方式 LCD
控制迴路 1迴路
控制方式 時控
工作電壓 220VAC
靜態功耗 小於2w
時間精度 小於2s/天
工作溫度 -10~55攝氏度(不結冰)
重量 95g
待機時間 大於60天
操作說明
按鍵說明
校時：設定時位，每按一次，時加一校分：設定分位，每按一次，分加一
校星期：設定星期，沒按一次，星期加一，或星期模式改變一次
取消：定時設定對應時間啟動與否
定時：由時鐘狀態切換到定時設定狀態、或定時分組加一
時鐘：由定時狀態切換到時間狀態，長按解鎖
自動/手動：設備在開、關、自動之間切換
界面說明

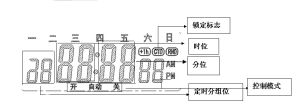

操作界面圖
操作界面參數設定
1）、系統解鎖：在出現鎖定標誌後，長按“時鐘”鍵，解除鎖定。
2）、時間設定：在時鐘界面直接按“校時”、“校分”、“校星期”調整時間。或在定時設定界面中按“時鐘”先回到時鐘界面，然後設定。設定完按“時鐘”鍵確認，或等待系統自動確認。
3）、定時設定：按“定時”鍵，分別跳轉到1開、1關……9開、9關，按“校時”、“校分”、“校星期”分別設定開關燈時。如果該組時間為“----”，則可以按“取消”鍵啟動該組。
套用舉例
在星期一到星期五9:00至17:00開燈，其餘時間關燈設定步驟：
1）、調整系統時間
2）、設定1開時間為9:00，星期一至星期五
3）、設定1關時間為17:00，星期一至星期五
4）、將2開到9關所有時間段設定為非啟動模式即“----”
5）、回到時鐘界面，按“自動手動”鍵調整到自動狀態
