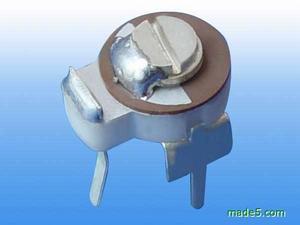

微調電容

微調電容

讓兩極板的距離,相對位置或面積可調的一種電路調節原件,它的中間填充介質有空氣,陶瓷 雲母薄膜等,主要用來調整諧振頻率。

介紹

微調電容又叫可調電容:

可調電容顧名思義就是可以調節電容容量大小的電容器。可調電容又叫微調電容,微變電容,可變電容等。在實際的電路套用中又根據其封裝方式的不同分為貼片可調電容(SMD),外掛程式可調電容(DIP);根據製造材料的不同又可分為陶瓷可調電容,PVC可調電容,空氣可調電容等。

區別

微調電容

讓兩極板的距離、相對位置或面積可調,便構成微調電容.它的介質有空氣、陶瓷、雲母、薄膜等.

可調電容

由一組定片和一組動片組成,其容量隨動片的轉動而連續改變. 它的介質通常有空氣和聚苯乙烯兩種前者 體積較大:損耗較小.可用於更高頻率的場合。

微調電容值

一般Ф6 塑封可調電容:直徑6MM、腳距6MM、標稱容量範圍3p-120P。分別是:黑色3P、藍色5P、7P白色、10P、紅色20P、綠色30P、黃色40P、棕色50-120P;Ф5陶瓷可調電容(5-90P)設計堅固可抵強烈震動,廣泛套用於電視機、錄像機、收音機、VCD機、DVD機、電話機、辦公自動化設備,各種搖控器和信息通訊設備等領域。

套用

主要的作用是用於與電感線圈等振盪元件 來調整諧振頻率 ,可調電容在實際套用中具有與固定電容相同的功能,但是他的靈活性在於可以調整容量大小,通過改變這一數據,來實現與電感等元件實現電路的共振。通常體現可調電容的一個重要指標就是共振頻率的高低,共振頻率越高,其精密度就越好。

可調電容的疑問:

最近有不是特別熟悉可調電容的朋友問可調電容有極性嗎?

答:可調電容是沒有極性的,只有電解電容才有極性,而電解電容一般做的比較大,在目前的工藝條件下,即使是貼片的電解電容其體積依然比較大。
