GB/T 1182-1996 《標準名稱:形狀和 位置公差 通則、定義、符號和圖樣表示法》
簡介：本標準規定了工件需要的所有形狀和位置公差（簡稱 形位公差）的定義、提出了形位公差的基本要求、符號、標註和在圖樣中的表示方法。本標準適用於一切工業製品從功能出發的形狀和位置公差要求。
形狀公差——是指單一實際要素的形狀所允許的變動量。

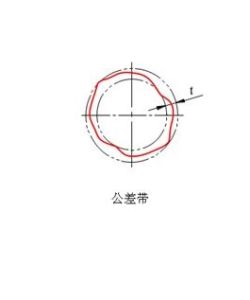

形狀公差帶——是限制單一實際被測要素變動的區域，零件實際要素在該區域內為合格。反之為不合格。
被測要素：為直線、平面、圓和圓柱面。
特徵指標
特點
形狀公差帶的特點：不涉及基準，它的方向和位置均是浮動的，只能控制被測要素形狀誤差的大小。
形狀公差是指單一實際要素的形狀所允許的變動量。
形狀公差包括直線度、平面度、圓度、圓柱度、線輪廓度和面輪廓度。
直線度
符號為一短橫線（－），是限制實際直線對理想直線變動量的一項指標。它是針對直線發生不直而提出的要求。
平面度
符號為一平行四邊形，是限制實際平面對理想平面變動量的一項指標。它是針對平面發生不平而提出的要求。
圓度
符號為一圓（○），是限制實際圓對理想圓變動量的一項指標。它是對具有圓柱面（包括圓錐面、球面）的零件，在一正截面（與軸線垂直的面）內的圓形輪廓要求。
圓柱度
符號為兩斜線中間夾一圓（/○/），是限制實際圓柱面對理想圓柱面變動量的一項指標。它控制了圓柱體橫截面和軸截面內的各項形狀誤差，如圓度、素線直線度、軸線直線度等。圓柱度是圓柱體各項形狀誤差的綜合指標。
線輪廓度
符號為一上凸的 曲線（⌒），是限制實際曲線對理想曲線變動量的一項指標。它是對非圓曲線的形狀精度要求。
面輪廓度
符號是用一短線將線輪廓度的符號下面封閉，是限制實際曲面對理想曲面變動量的一項指標。它是對曲面的形狀精度要求。
誤差檢測
零件加工時，不僅會產生尺寸誤差，還會產生形狀和位置誤差。零件表面的實際形狀對其理想形狀所允許的變動量，稱為形狀誤差。
形狀誤差高效檢測方法：直接利用數據採集儀連線百分表測量法
測量儀器：偏擺儀、百分表、數據採集儀
測量原理：數據採集儀可從百分表中實時讀取數據，並進行形狀誤差的計算與分析，可直接通過我們數據採集軟體的計算，測量直線度、平面度、圓度、圓柱度等形狀誤差值。
利用數據採集儀連線百分表測量形狀誤差系統優勢：
1）以較低的成本提高測量效率：與類似產品比較，其成本非常低，測量效率有較大的提高；
2）提高測量的準確性：傳統方式採用測量人員的目視觀看的方法容易導致錯誤的測量結果；
3）數據可追溯：保存數據記錄，並可進行追溯與分析，傳統模式由於無實時的記錄，可追溯性較差分析；
