建築聲學測量
正文
測量建築聲學中各種參數的技術。測量設備 常用的基本儀器設備可分為下列幾類:①聲源和振動源測量設備。包括振盪器、噪聲發生器、濾波器、功率放大器、揚聲器、火花發生器和撞擊器等。②接收設備。包括傳聲器、聲透鏡、聲拋物鏡和拾振器等。③記錄和分析設備。包括測量放大器、濾波器、聲級計、聲譜儀、頻率分析儀、記錄儀、錄音機、示波器、聲功率計算器、數字頻率分析儀、聲強分析系統、台式計算器和電子計算機等。
測量時,可以根據測試的要求,將上述這些儀器設備作各種組合。一般測量取125~4000赫倍頻程或1/3倍頻程帶,特殊情況可擴展到63~8000赫。
測量方法 按所測參數不同,有下述幾類方法。

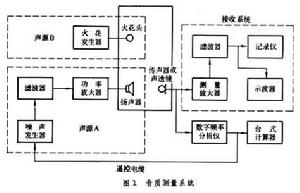

音質測量方法 測量廳堂基本音質參數的方法。其測量系統按圖1布置。

②聲場不均勻度。聲源A發出穩態聲信號,通過接收系統測量各測點的聲壓級,可得出聲場的不均勻度。
③方向性擴散。用聲源A發出穩態的聲信號,以聲透鏡作接收器,沿水平方向360°鏇轉,通過接收系統描繪出對應水平各個方向的聲音強度的分布圖形,根據圖形可計算出水平方向性擴散值。
④反射聲分布。用聲源B的火花放電發出脈衝聲,通過接收系統,利用示波器可觀察到直達聲和按時間排列的反射聲分布圖形。也可以用時間延遲頻譜 (TDS)裝置測量反射聲的能量分布。
⑤清晰度。它是一項主觀測聽指標。由發音人按規定時間間隔發出若干單音節,經過聽者收聽並記錄(或在印好的字表上聽音劃字),然後統計聽者正確聽到的音節數占所發音節數的百分比,此值即為音節清晰度。
隔聲測量方法 測量建築物牆板、門、窗和樓板隔聲量的方法,可在實驗室或現場進行。其測量系統按圖2布置。


現場測量方法一般用下式計算標準聲壓級差Dnt。
②樓板隔聲測量。國際上採用標準撞擊聲級Ln作為樓板隔聲的評價指標。測量時用合乎國際標準的撞擊器在被測的樓板上撞擊,同時在接收室測出平均聲壓級L′,然後按下式計算出Ln。
現場測量方法與實驗室相似,只是測量結果包括了側向傳聲的因素。
吸聲測量方法 測量吸聲材料和結構吸聲係數的方法,有駐波管法和混響室法。其測量系統按圖3布置。

②混響室法。用來測量聲波無規則入射時試件的吸聲係數。把試件 (面積約為10~12米2)裝置在符合國際標準規定的混響室,分別測量空室和裝入試件後室內的混響時間,按下式可算出試件的吸聲係數ɑ:
噪聲測量方法 測量建築設備噪聲的方法,可分為測量噪聲聲壓級和聲功率級兩種。其測量系統分別按圖4布置。

②聲功率測量。採用聲功率計算器可直接測量出噪聲源的聲功率。若用聲強分析系統測量則更為方便,它可以在多個噪聲源的情況下,鑑別被測的噪聲源及判定其方位和聲功率。
消聲測量方法 測量通風系統中消聲器的透射損失或插入損失的方法。
①透射損失測量。用測量聲功率的設備,在管道中測量入射於消聲器的聲功率W1和由消聲器透射的聲功率W2,按下式便可計算出消聲器的透射損失TL。
②插入損失測量。消聲器插入管道前後,在消聲器出口管段同一測點測得聲壓級差。這種測試宜用來檢驗裝設消聲器後的綜合效果。
