平盤式磨煤機

平盤式磨煤機

平盤式磨煤機磨,球-環式中速磨,又稱中速球磨或E型磨;輥一環式中速磨,又稱MPS磨。 平盤式磨煤機平盤上未經碾磨就甩到風環室,在平盤外緣沒有擋圈,擋圈還使平盤上保持適當煤層厚度,以提高碾磨效果。 為了防止原煤在旋轉平盤上未經碾磨就甩到風環室,在平盤外緣沒有擋圈,擋圈還使平盤上保持適當煤層厚度,以提高碾磨效果。

平盤式磨煤機是目前國內使用的一種個較普遍的磨煤機

基本範疇

目前國內採用的中速磨煤機有以下四種:輥-盤式中速磨,又稱平盤磨;輥-碗式中速磨,又稱碗式磨或RP型

平盤式磨煤機平盤式磨煤機
磨,球-環式中速磨,又稱中速球磨或E型磨;輥一環式中速磨,又稱MPS磨。這些磨煤機的工作轉速為50~300r/min,故稱中速磨煤機。上述四種中速磨結構可見圖1

工作原理

圖為平盤磨,其碾磨部件是2~3個錐形輥子和圓形平盤組成,輥子軸線與平盤成15°夾角。為了防止原煤在旋轉

平盤式磨煤機平盤式磨煤機
平盤上未經碾磨就甩到風環室,在平盤外緣沒有擋圈,擋圈

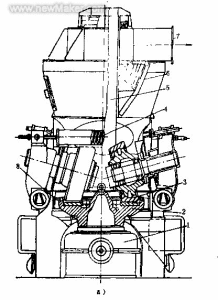

還使平盤上保持適當煤層厚度,以提高碾磨效果。它們都有兩組相對運動的碾磨部件,碾磨部件在彈簧力、液壓力或其它外力作用下,將其間的原煤擠壓和碾磨,最終破碎成煤粉。通過碾磨部件旋轉,把破碎的煤粉甩到風環室,流經風環室的熱空氣流將這些煤粉帶到中速磨上部的煤粉分離器,過粗的煤粉被分離下來重新再磨。在這個過程中,熱風還伴隨著對煤粉的乾燥。在磨煤過程中,同時被甩到風環室的還有原煤中夾帶的少量石塊和鐵器等雜物,它們最後落入雜物箱,被定期排出。1-減速齒輪箱2-磨盤3-磨輥4-加壓彈簧5-落煤管6-分離器7-氣粉混合物出口8-風環圖1a為平盤磨,其碾磨部件是2~3個錐形輥子和圓形平盤組成,輥子軸線與平盤成15°夾角。為了防止原煤在旋轉平盤上未經碾磨就甩到風環室,在平盤外緣沒有擋圈,擋圈還使平盤上保持適當煤層厚度,以提高碾磨效果。

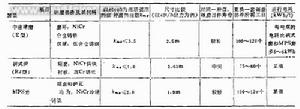

參數比較

平盤式磨煤機平盤式磨煤機
各種類型的磨煤機均有各自的優缺點和對煤種的適應範圍。電廠設中燃煤鍋爐磨煤機的選型非常重要,首先必須根據所燃用的煤種及採用的哪種制粉系統來進行考慮,要考慮到設備運行的可靠性和經濟性。在衡量一種磨煤機運行經濟性時,要全面分析制粉電耗、制粉金屬材料消耗和檢修維護的人工消耗等三項指標。除此之外,還要兼顧到投資、磨煤機的布置安裝條件以及運行中的具體現實問題。
