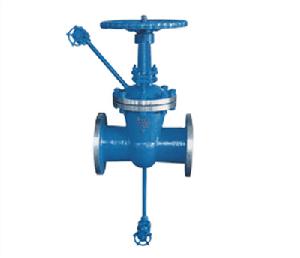

帶吹掃孔閘閥

2、吹掃裝置可對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷、有效地提高系統的使用壽命。 Z1仿41H-16 Z1仿41H-25

簡介

帶吹掃孔閘閥主體為楔式單閘板雙向密封,吹掃裝置可對易結焦、顆粒狀介質的管路、

帶吹掃孔閘閥

閥門等進行清洗、沖刷、有效地提高系統的使用壽命。適用於水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀等介質的管路上。

詳細信息

詳細介紹：
型號 ： Z1 仿41H
通經 ： 50-400mm
壓力 ： 250-600LB
1、本系列閘閥主體為楔式單閘板雙向密封、結構簡單、緊湊、密封可靠。
2、吹掃裝置可對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷、有效地提高系統的使用壽命。
3、Z1仿、Z2仿系列帶吹掃閘閥也適用於水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀等介質的管路上，作為起閉裝置用，尤其適用於石化行業輸油和催化裂變系統，起著啟閉、清洗沖刷管道的作用。

主要尺寸及重量

公稱通徑（mm）	主要外形尺寸和連線尺寸（mm）			Z1仿	Z2仿
	L	H	Do	重量(kg)	重量(kg)
		Z1	仿41H-16
		Z2
50	250	362	250	29	32
65	270	395	250	33	36
80	280	426	300	46	49
100	300	470	300	63	66
125	325	520	350	96	102
150	350	590	350	125	128
200	400	725	400	185	188
250	450	865	450	260	263
300	500	1000	550	365	368
350	550	1140	600	498	502
400	600	1285	650	685	688
		Z1	仿41H-25
		Z2
50	250	362	250	31	34
65	270	395	250	35	38
80	280	426	300	47	50
100	300	470	300	65	68
125	325	520	350	100	103
150	350	590	350	130	133
200	400	725	400	195	198
250	450	865	450	275	278
300	500	1000	550	392	395
350	550	1140	650	535	538
400	600	1285	700	742	745
