差壓型空氣檢漏儀

AL-110GA系列檢漏儀是採用差壓法檢測原理，是一款高精度的檢測儀器，是針對燃氣具特點研發的差壓式檢漏儀。

簡介

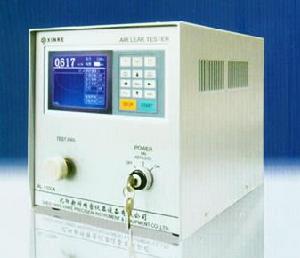

差壓型空氣檢漏儀

AL-100GA系列檢漏儀是為燃氣具及配件量身定做的差壓式密封檢測儀器，它採用液晶顯示，能顯示泄漏量。分辯率可達1Pa或0.001ml/min，測試壓力可達0.08MPa(AL-110GA)和0.8MPa(AL-120GA)，適合用於高精度密封檢測。

特點

防塵、防水按鍵使參數設定和系統操作更簡便。
可直接顯示泄漏量(ml/min)。
除可完成泄漏量、時間等顯示外，還可以顯示泄漏率(差壓時間)及泄漏動態的模擬顯示。
自動判定計算機故障、感測器異常等現象，並做出相應的顯示、報警等。
兼備氣泡試驗功能。

參數

差壓型空氣檢漏儀

使用溫度範圍 0～40℃
使用濕度範圍 20～85%RH(不結露)
電源電壓 AC220V±10% 50Hz
功率 約120W
壓力源要求 高於測試壓力+0.1MPa以上的乾燥潔淨空氣
重量 約17kg
外型尺寸 445mm×248mm×270mm(L×W×H)

型號

儀器選型

選型 儀器型號 測試壓力
AL-110GA 0～0.08 MPa
AL-120GA 0.05～0.8 MPa
選件 印表機
外部氣源過濾組件、多路切換裝置
容積校正器、排氣旁路電磁閥
進氣旁路電磁閥

性能與指標

測量方式 容積對應差壓比較方式
顯示範圍 0～±1000Pa
分辯率 1Pa或0.001ml/min
時間設定 0～999秒
參數設定 準備(DELAY)、加壓(CHG)、平衡(BAL)、檢測(DET)、排氣(END)、判定(±LIMIT)
數據保持 EEPROM掉電不丟失
輔助功能 CHG HOLD(氣泡試驗)
外部輸入 8路無源開關
信號輸出 10路繼電器觸點
RS232接口 用於上位機的控制

套用

典型套用
燃氣灶具、燃氣表閥門、燃氣烤爐、旋塞閥、燃氣熱水器、調壓器等
