設備概述
生產廠家：武漢市華天電力自動化有限責任公司參考標準：GB50150-2006,DL/T849.6-2004解決方案：電纜諧振試驗解決方案；發電機交流耐壓諧振配置方案產品別稱：工頻諧振、工頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置功能介紹
主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗主要特徵
1、由於諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下(1/Q10)；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操
作便捷而安全；
2、串聯諧振實際是個電流濾波迴路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率(THD)極小，優於現有所有類型的交流耐壓設備；
3、試品閃絡或擊穿後的短路電流僅為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿後擴大對故障點的損傷；
4、閃絡後立即自動熄弧，熄弧後恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。
技術參數
技術指標：
額度輸出電壓 0～60kV(AC有效值)及以下輸出頻率 50Hz諧振電壓波形 純正弦波，波形畸變率≤1%
工作制 滿功率連續工作時間1min
品質因素 10～40最大試驗容量 3000kVA及其以下
工作電源 380V±15%、工頻50Hz

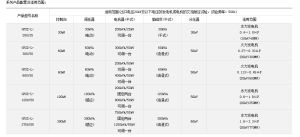

系列產品配置及適用範圍 註：可根據試品對象參數定製解決方案
電力系統常用水力發電機的電容量參考表
