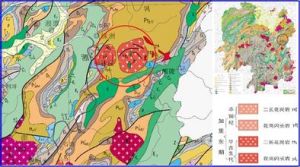

岩漿岩地質圖

岩漿岩地質圖（magmatic geological map）又稱侵入岩地質圖，岩石之間及不同侵入體之間的接觸面產狀，岩漿岩體內及沉積岩、變質岩、圍岩中的葉理、線理及其產狀，數量過多、密度太大時可刪減。

基本信息

• 中文名：岩漿岩地質圖
• 英文名：magmatic geological map

岩漿岩地質圖（magmatic geological map）又稱侵入岩地質圖，是在岩漿岩發育地區進行區調時，根據岩漿岩特性和屬性，為突出反映各類岩漿地質體、岩漿作用及相互關係而編制的地質圖。其內容一般有：①對侵入體、岩脈、岩牆、蝕變帶、變質帶等地質實體，在圖上用不同線條圈定其範圍，標以特定的顏色、符號和蝕變、變質花紋。②花崗岩以岩性或時代為表示單位，標以由時代和岩性名稱組成的代號。③岩漿岩侵入體間的各種接觸關係及岩漿岩類和沉積岩、變質岩間的侵入接觸關係，以及不同蝕變帶、變質帶間的漸變過渡關係等界線，應選用區別於地質圖內已有各種地質界線和地理界線的不同線條表示。④表示各類岩石之間及不同侵入體之間的接觸面產狀，岩漿岩體內及沉積岩、變質岩、圍岩中的葉理、線理及其產狀，數量過多、密度太大時可刪減。⑤圖切剖面應選擇穿過岩性數量最多，構造岩石組分最完整且通過大型岩體侵入接觸關係或沉積岩接觸關係地段。⑥在綜合柱狀圖或圖例中，岩漿岩類儘量以柱狀形式表示，突出體現岩漿岩形成先後關係及與沉積地層的上下關係。⑦利用圖框外有效空間，附一些具規律性或典型的圖表，以補充地質圖本身的不足。其餘的按地質圖規範圖式、圖例要求表示。
