層疊電池

層疊電池由扁平形的單體鋅錳電池按一定方式組裝而成的高壓電池組。層疊電池的製造步驟主要是在負極鋅板的一面塗有導電性碳塗料，使其形成導電性碳膜，或把含有導電性碳的塑膠薄膜壓在鋅板上。

層疊電池

正文

由扁平形的單體鋅錳電池按一定方式組裝而成的高壓電池組。正負極都為片狀，兩者之間放置隔離層，組成單體電池。按照所需要的電壓值，將一定數目的單體電池疊合起來，封裝綑紮成一體，即為層疊電池。此種電池結構緊湊，空間利用率高，比能量較圓筒形乾電池大，適於以小電流、高電壓為電源的各種儀表使用。

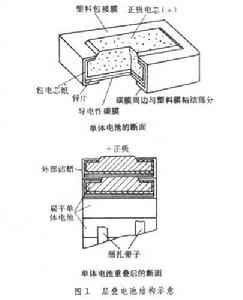

層疊電池中的扁平形單體電池有多種構造形式，最普通的一種結構如圖1所示。

層疊電池

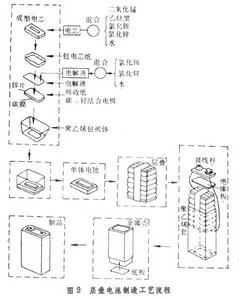

層疊電池的製造步驟主要是在負極鋅板的一面塗有導電性碳塗料，使其形成導電性碳膜，或把含有導電性碳的塑膠薄膜壓在鋅板上。將有碳膜的一面與加壓成型的正極片相接觸。使電解液不能通過包裝扁平形單體電池的塑膠薄膜或各單體電池間的空隙，防止電解液蒸發乾燥或引起內部短路是製造層疊電池的關鍵。電池要綑紮結實並很好地進行密封，以使單體電池間接觸緊密並防止電芯乾涸。層疊電池的製造工藝流程如圖2。

層疊電池
