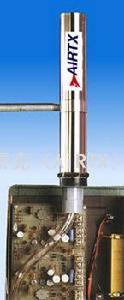

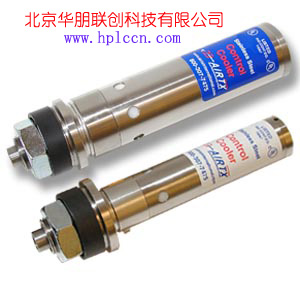

埃泰克(AiRTX)屏櫃製冷器
簡介
壓縮空氣流經渦鏇管後變成冷、熱兩股氣流。熱氣流通過渦鏇管排氣裝置以稍高的壓力排出,冷氣流通過分流器導入機箱內的發熱部位,降低並穩定機箱內部溫度,而外界空氣不會進入機箱。以低成本,性能可靠的渦鏇管冷卻器為核心部件,埃泰克(AiRTX)屏櫃製冷器可將壓縮空氣溫度降低45度。冷氣流通過分流器導入屏櫃內的發熱部位同時在櫃內形成正壓,使外界空氣不能進入,對屏櫃進行有效的冷卻和淨化。那些小型緊湊的多功能電子控制系統、變速驅動系統、伺服系統和可程式序的邏輯控制系統等對熱和污染是極端敏感的。過熱造成這些敏感的電子電氣元件失效, 數顯系統誤顯示、控制系統漂移和系統在低於額定負荷的情況下誤動作停車。 結果是因機器或生產線的經常停車而降低生產效率。風扇只能提供不充分冷卻效果,而且經常把環境中的骯髒、潮濕、腐蝕的空氣帶入櫃內,引起電器設備的損壞。 空調體積大、難於安裝並且要經常維護,運行費用高。渦流製冷器沒有運動部件的損耗, 僅使用一支內部渦流管將壓縮空氣轉換成低壓、均勻分布在屏櫃之中的冷氣。冷氣流在櫃內形成輕微的正壓,可防止塵土或污染物的進入,特別適用於惡劣的工作環境。 從小型計算機控制櫃、觸控螢幕控制板到大型電子屏櫃, 渦流製冷器提供了高效的、可靠的,不會因熱量和環境污染而造成故障停車的封閉保護。
工作原理
渦流管從壓縮空氣中產生渦流,並把它分成兩股氣流——一股是熱氣流,另一股是冷氣流。壓縮空氣進入一個圓柱型渦流發生器,這個發生器比產生鏇轉氣流的熱(長)管相比要大些,接下來,鏇轉的氣流被迫以1,000,000 rpm的鏇轉速度沿熱管壁進入熱管內部。在熱管的終端,一小部分空氣通過針型閥以熱空氣方式瀉出。剩餘的空氣則以較低速度通過進入熱管的鏇轉氣流的中心返回。熱的、較慢速度鏇轉的氣流通過進入熱管的快速鏇轉的氣流。這股超速冷氣流通過發生器中心並冷氣排氣口瀉放冷氣。埃泰克(AiRTX)公司的渦流管產品已經為工業系統提供冷卻解決方案多少年了。僅用經過過濾的、工廠用普通的壓縮空氣為動力源,它把普通的壓縮空氣轉化為兩股氣流——熱氣和冷氣。在使用壓力為100 psig (6.9 Bar)、入口溫度為70° F (21° C)的壓縮空氣時,渦流管可以產生的製冷量可達6000 BTUH (1512 kcal/H)或者溫度降到-40° F (-40° C)。
特點
無需冷媒(製冷劑)(CFCs/HCFCs)或者運動零部件就可以實現可靠、無任何煩瑣操作程式的製冷運行無需用電——安全,沒有無線電射頻干擾,結構緊湊輕便易於安裝——即使在嚴苛的環境下都是如此。
發熱和灰塵、潮濕、危險易爆或腐蝕物質使工業控制電氣系統出現故障
1、過熱將使得產線在額定負載下經常跳閘
2、敞開式散熱使得灰塵聚積,並增大噪音,違反OSHA標準
3、阻塞的空氣過濾裝置必須經常清洗或更換
4、過熱使電子測量、秤重、計數或記錄儀器讀數錯誤
5、使用氟利昂的製冷器無法在食品行業使用
6、使用氟利昂的製冷器在工廠環境惡劣或高溫環境中損壞的非常快
7、電氣類的空調會產生冷凝水損壞箱體內部元件
8、電氣類的空調會產生振動損毀箱體內部元件
套用
1.可程式控制器、工業精密控制微機系統的冷卻及環境禁止
2.大功率電源中整流、變流元件的散熱降溫,高頻電源系統的降溫
3.發動機控制中心、電氣系統微機保護中心的冷卻
4.繼電器控制臺、敏感液晶顯示屏的冷卻、恆溫
5.數控加工中心電子控制裝置的冷卻
6.CCTV鏡頭的降溫及灰塵、水汽的吹除
7.電氣機箱的降溫、恆溫及污染、防暴等危險環境中的環境禁止、隔離
8.雷射器殼體的降溫,光電感測器的降溫,光電鏡頭的降溫、清潔
9.電子稱的冷卻帶恆溫器的電氣機箱冷卻裝置套件
