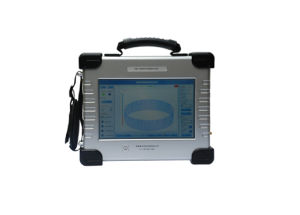

局部放電測試儀器

局部放電現象，主要指的是高壓電氣設備、電力設備的絕緣在足夠強的電場作用下局部範圍內發生的放電。輕微的局部放電對電力設備絕緣的影響較小，絕緣強度的下降較慢；而強烈的局部放電，則會使絕緣強度很快下降使高壓電力設備絕緣損壞。局部放電測試儀器按照 DL/T846.4-2004《局部放電測量儀》、GB7354-2003、《局部放電測量》、JJG（機械）145-93《局部放電檢測裝置》檢定規程的要求研製。設備便攜、堅固，適宜於野外試驗、工業現場等套用場景。配置WIFI、LAN接口，可組網套用。

局部放電測試儀器概述：
局部放電試驗是電力設備絕緣的主要試驗項目，是根據國際及國內目前最新技術進展而開發的局部放電檢測系統，它集計算機控制，數字採樣，顯示及列印技術與一體。以嶄新的二維及三維圖形顯示局部放電圖譜信息，HTJF-H系統可單路或雙路輸入信號，雙路輸入方式使其具備平衡迴路檢測、脈衝極性鑑別檢測功能。
局部放電測試儀器就其檢測方法、測量迴路、技術性能參數完全符合GB7354-87及ICE-270局部放電測量標準要求。
純程控工作方式；全漢字選單提示；任意存貯、列印；自動生成試驗報告；二維及三維局部放電圖譜顯示；採用數字開窗技術，抗干擾能力強；雙通道測量及數字差分技術，可同時測量兩個試品或一個試品兩個測量點的局部放電信號，可方便地分析局部放電信號的來源。本產品系國家“七五”重點科技攻關項目和電力部“八五”重點推廣項目。先後在葛州壩50kV開關站，武漢鳳凰山500kV變電站，瀋陽變壓器廠等對數百台變壓器進行測試，工作可靠，操作方便。
局部放電測試儀器技術指標：
採樣率： 50MHz～250MHz
A/D解析度: 14Bit
集成調理模組: 局放專用調理模組
信噪比: ≥70dB
通道數: 1/2/4，多台可同步擴展
量程（輸入範圍）: ±1mV～±30V程控可調
輸入方式: 差分、偽差分、單端雙極性電壓輸入，4線制接頭
放大 :×0.1，×1，×10，×100，×1000，程控設定
輸入信號頻寬: 0Hz～10MHz
直流精度 :≤±0.1%～0.5%
存儲 :板載快取，2G位元組/模組，最大可擴展到4G位元組/模組
通道間隔離度 :≥90dB
通道間相位差 :≤1°（0～1MHz）
尺寸（W×D×H）: 306mm×256mm×70mm
重量: 4Kg
電源 :220VAC（標配交流220V適配器）
